Fezer VacuCoil-捲材真空搬運機

VacuCoil VC (最大荷重10噸)

VacuCoil VC 捲材真空搬運機適用於鋼捲,鋁捲或塑膠捲等,可以依產品尺寸調整真空腔體的吸附動作。

各真空腔體可以個別偵測真空狀態,並自動開啟所需要的腔體。

我們也可提供機械手臂用的捲材吸附治具。藉由重要參數的偵測,來確保操作及製程的安全。

技術規格

VacuCoil-VC

 負載能力       型號                        工件尺寸             真空腔體數量       幫浦吸力    B1            H        A      機器重量
     Kg  最小內徑 (mm)   最大外徑 (mm)     (m^3/h)   (mm)       (mm)     (mm)        (噸)
250 VC-     100~250     400~1500        1~4     16~60    900      700~1000       100       200~400
500 VC-     100~250    400~1500        1~4     16~60     900   700~1000     100    200~400
750 VC-     100~250     400~1500         1~4     16~60     900   700~1000     100     300~500
1000 VC-     100~250    400~1500         1~4       16~60      900   700~1000     100     300~500
2000  VC-     150~400      650~3000         2~8     40~100    1500  1000~2500      160   1000~1500
3000 VC-     150~400    650~3000         2~8    40~100    1500  1000~2500     160  1000~1500
4000 VC-     150~400    650~3000        2~8    40~160       1500  1000~2500     160   1000~2000
5000 VC-     150~400    650~3000       3~10      40~160   1500  1000~2500     160   1000~2000
7500 VC-     150~400       650~3000       3~10    40~160   1500  1500~3000     160   2000~3500
10000 VC-    150~400    650~3000        3~10    40~160    1500   1500~3000      160   2000~3500

應用實績

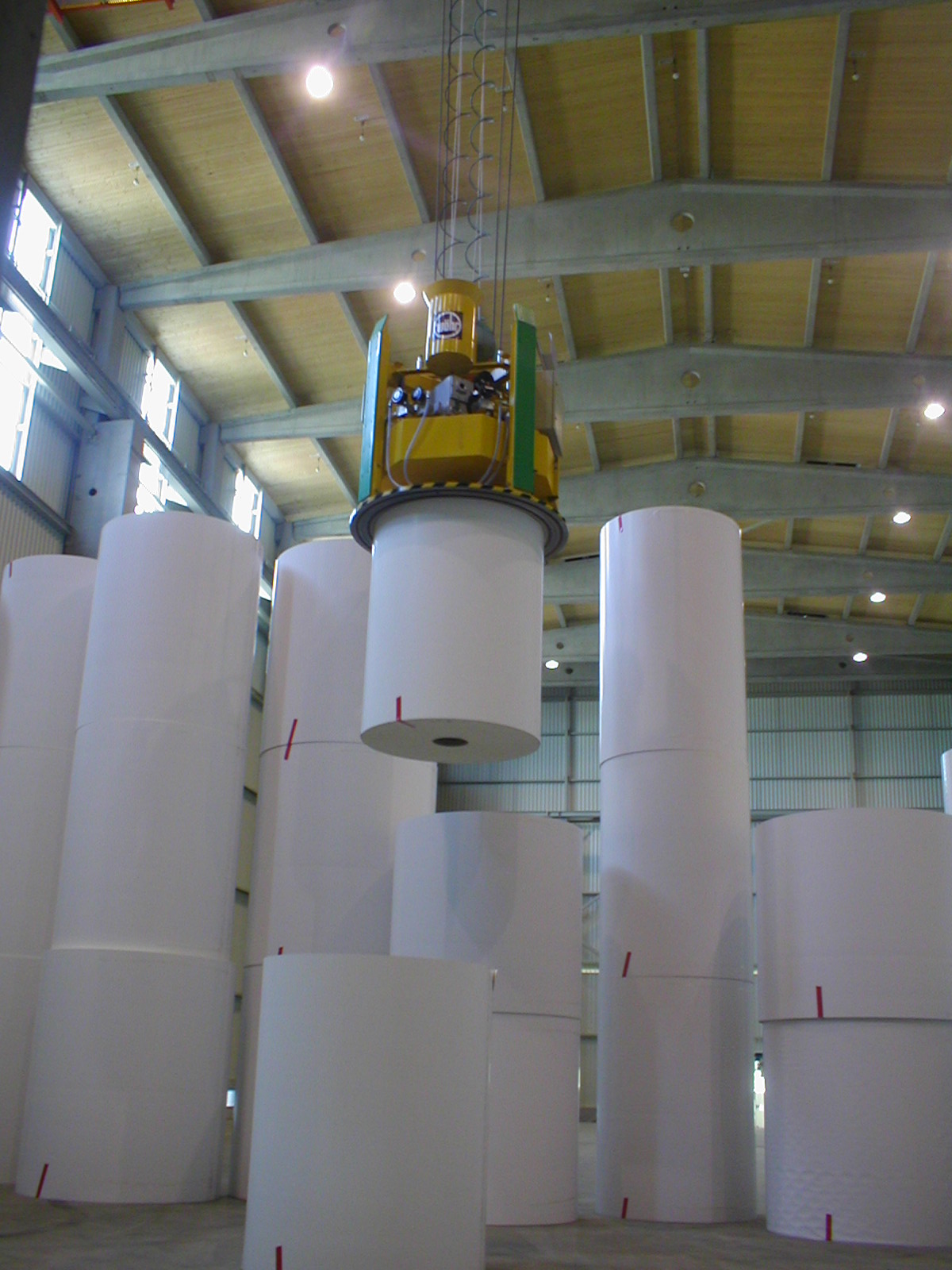

Vacu-Coil-VC-1 Vacu-Coil-VC-2
捲材搬運   紙捲搬運

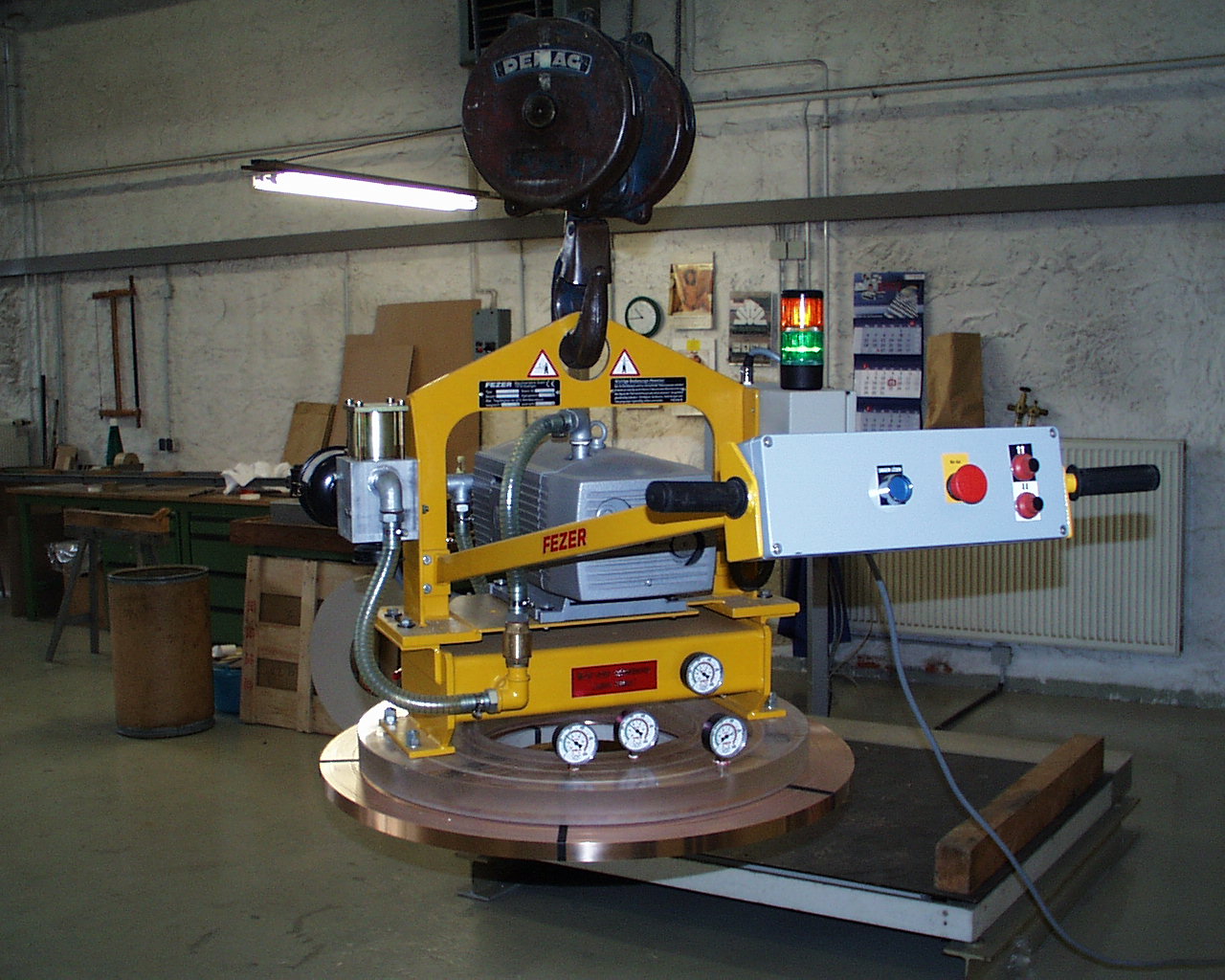

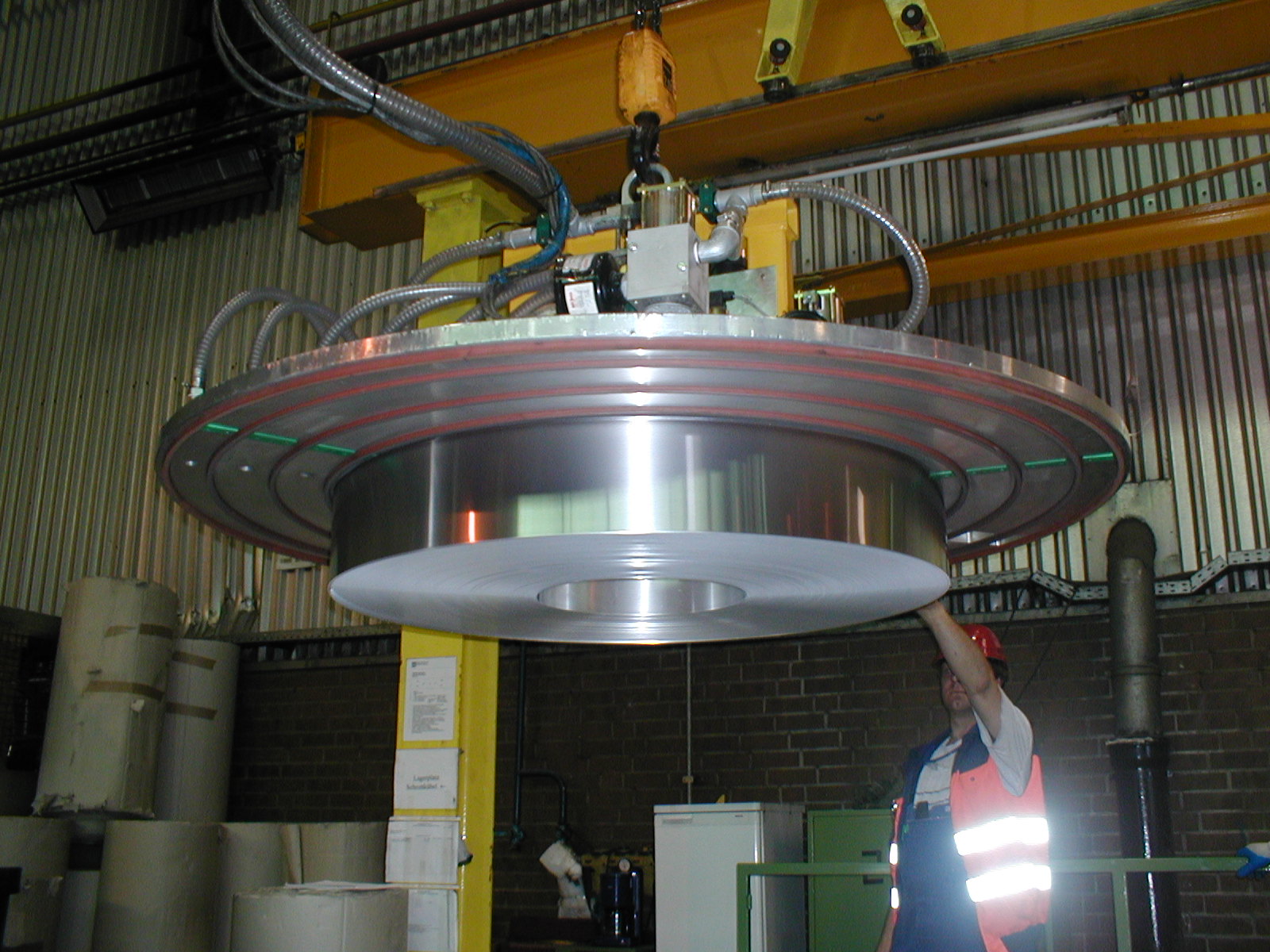

Vacu-Coil-VC-3 Vacu-Coil-VC-4
銅捲搬運  鋼捲搬運

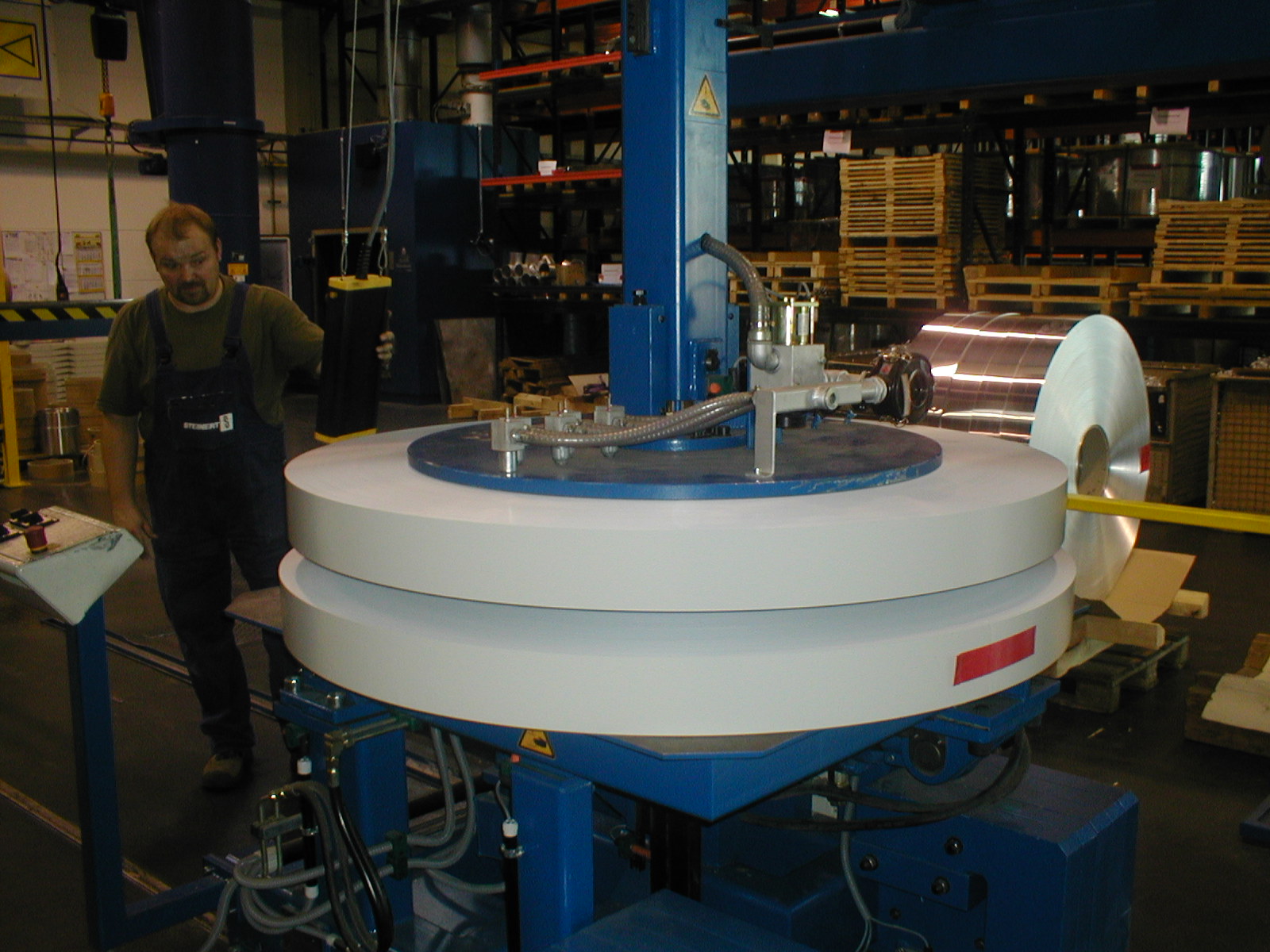

Vacu-Coil-VC-5 Vacu-Coil-VC-6

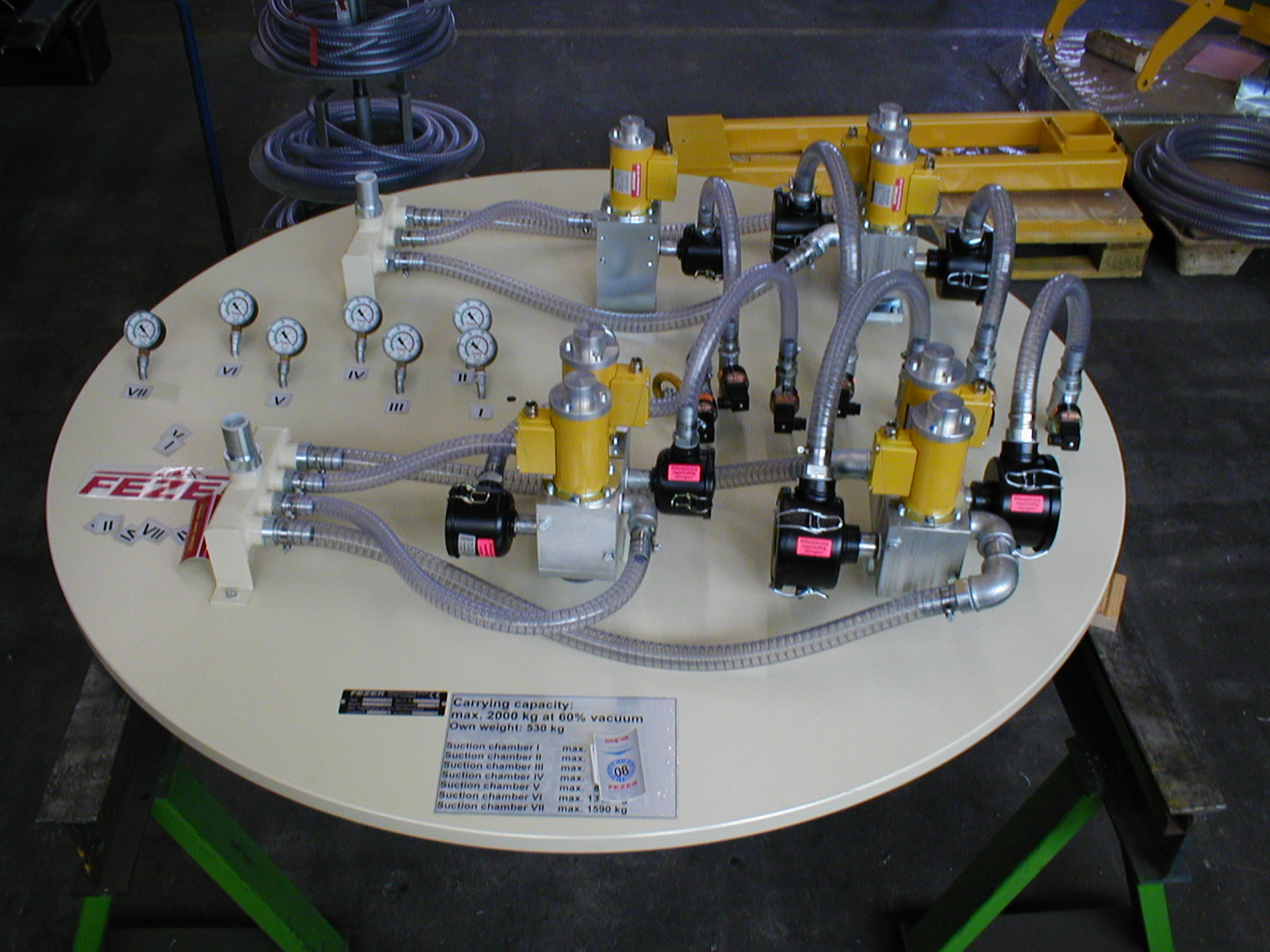

 紙捲搬運 捲材搬運機特寫

VacuCoil VC-90 (90度翻轉,最大荷重5噸)

VacuCoil VC-90 可以讓您輕鬆地將捲材做90度翻轉,只要將捲材吸附,按下按鈕即可翻轉。

翻轉的動作是藉由電動或油壓裝置來達成。

技術規格

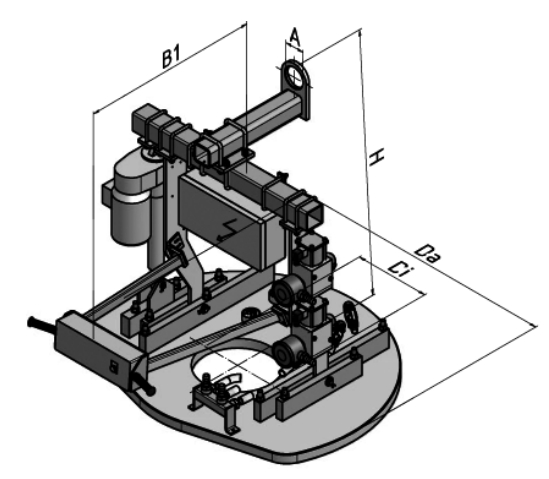

VacuCoil-VC-90

 負載能力       型號                        工件尺寸             真空腔體數量       幫浦吸力  翻轉機構     B1            H        A      機器重量
     Kg  最小內徑 (mm)   最大外徑 (mm)     (m^3/h)   (mm)       (mm)     (mm)        (噸)
250 VC-     100~250     400~1500        1~6     16~40     電動      900      700~1000       100       200~400
500 VC-     100~250    400~1500        1~6     16~40      電動    900   700~1000     100    200~400
750 VC-     100~250     400~1500         1~6     25~60      電動    900   700~1000     100     300~500
1000 VC-     100~250    400~1500         1~6       25~60       電動    900   700~1000     100     300~500
2000  VC-     150~400      650~3000         2~8     40~100      油壓   1500  1000~2500      160   1000~1500
3000 VC-     150~400    650~3000         2~8    40~100      油壓   1500  1000~2500     160  1000~1500
4000 VC-     150~400    650~3000        2~8    60~160         油壓   1500  1000~2500     160   1000~2000
5000 VC-     150~400    650~3000        2~8      60~160     油壓   1500  1000~2500     160   1000~2000

應用實績

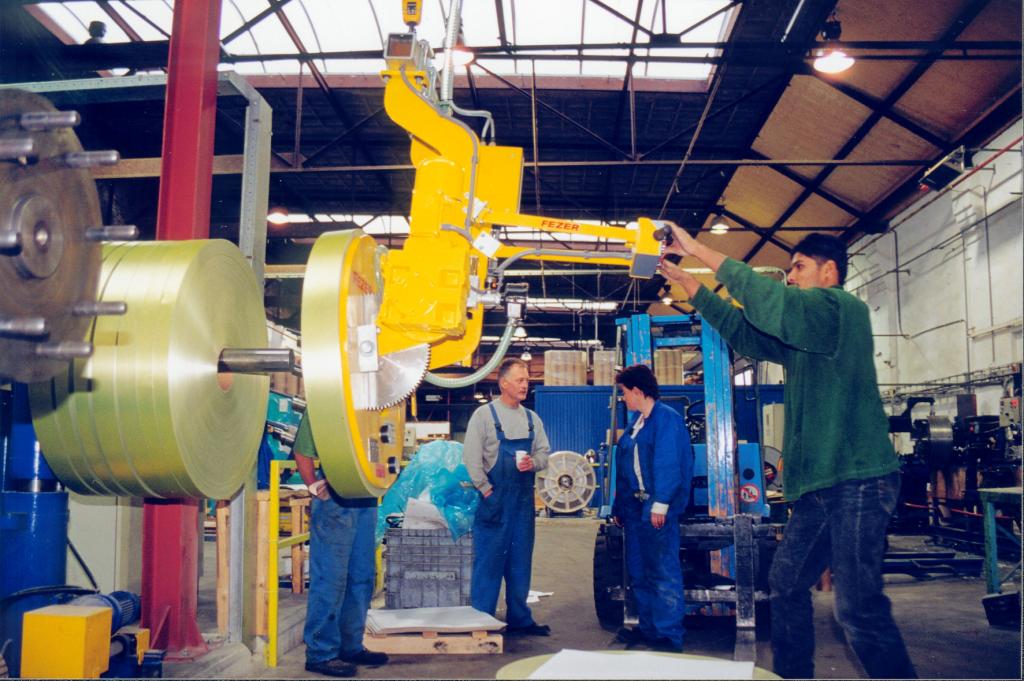

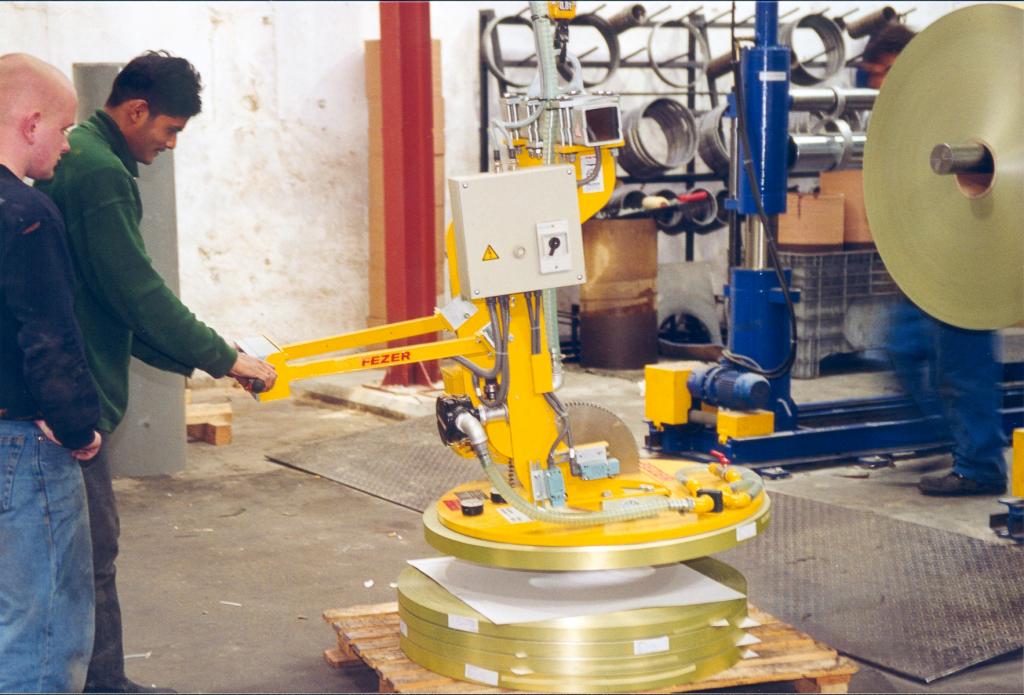

Vacu-Coil-VC-90-1 Vacu-Coil-VC-90-2
捲材搬運+90度翻轉   捲材搬運+90度翻轉

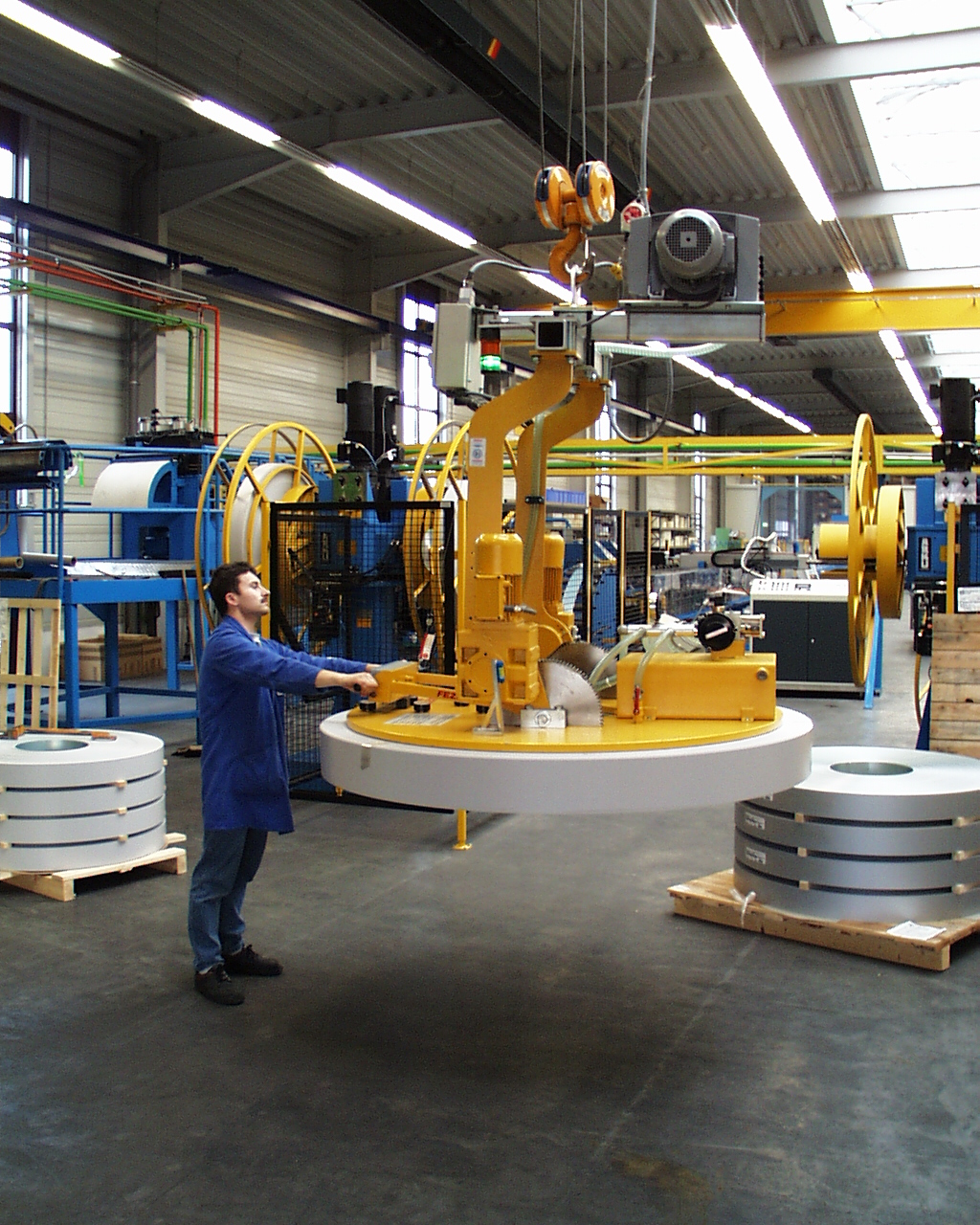

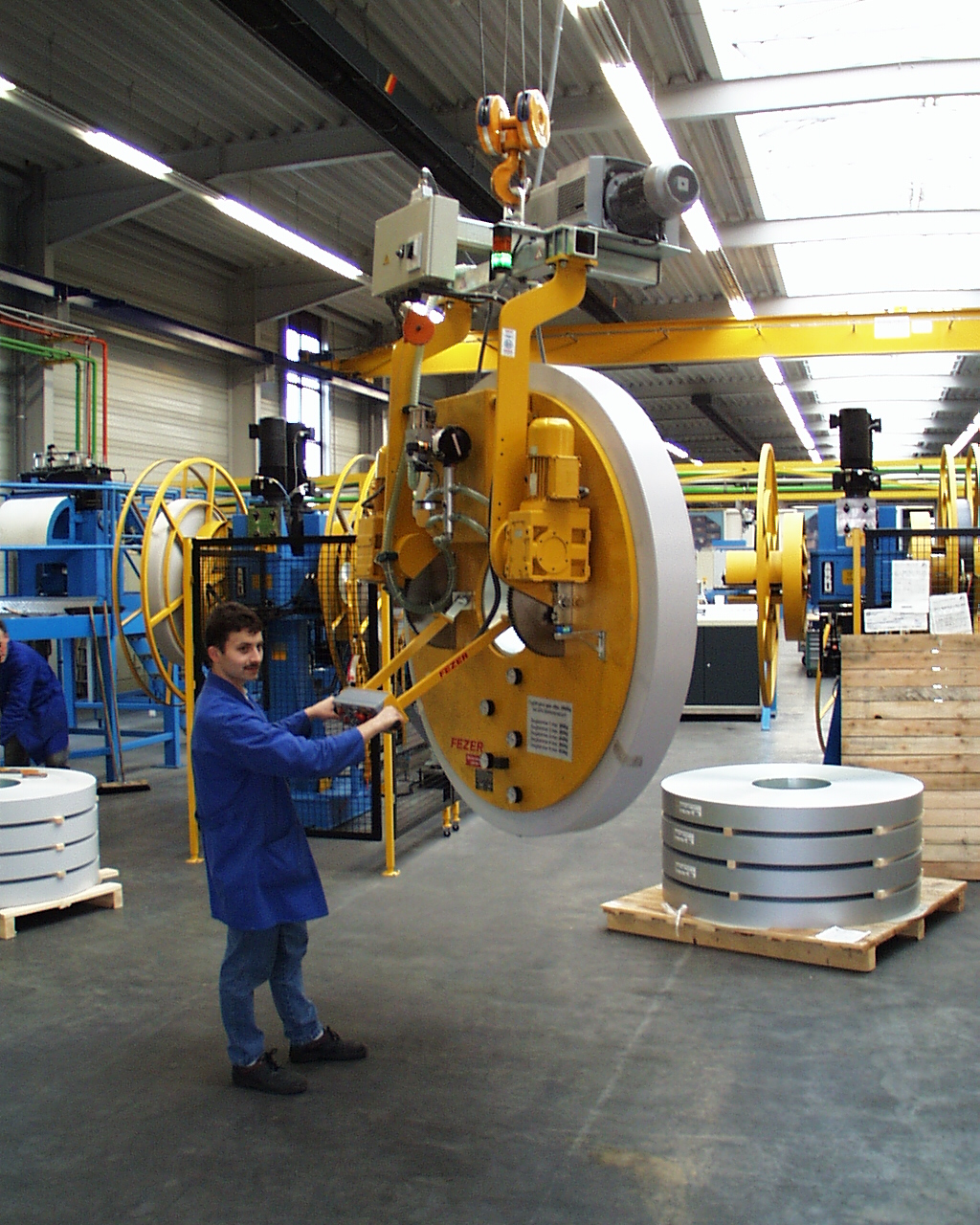

Vacu-Coil-VC-90-3 Vacu-Coil-VC-90-4
捲材搬運+90度翻轉  捲材搬運+90度翻轉

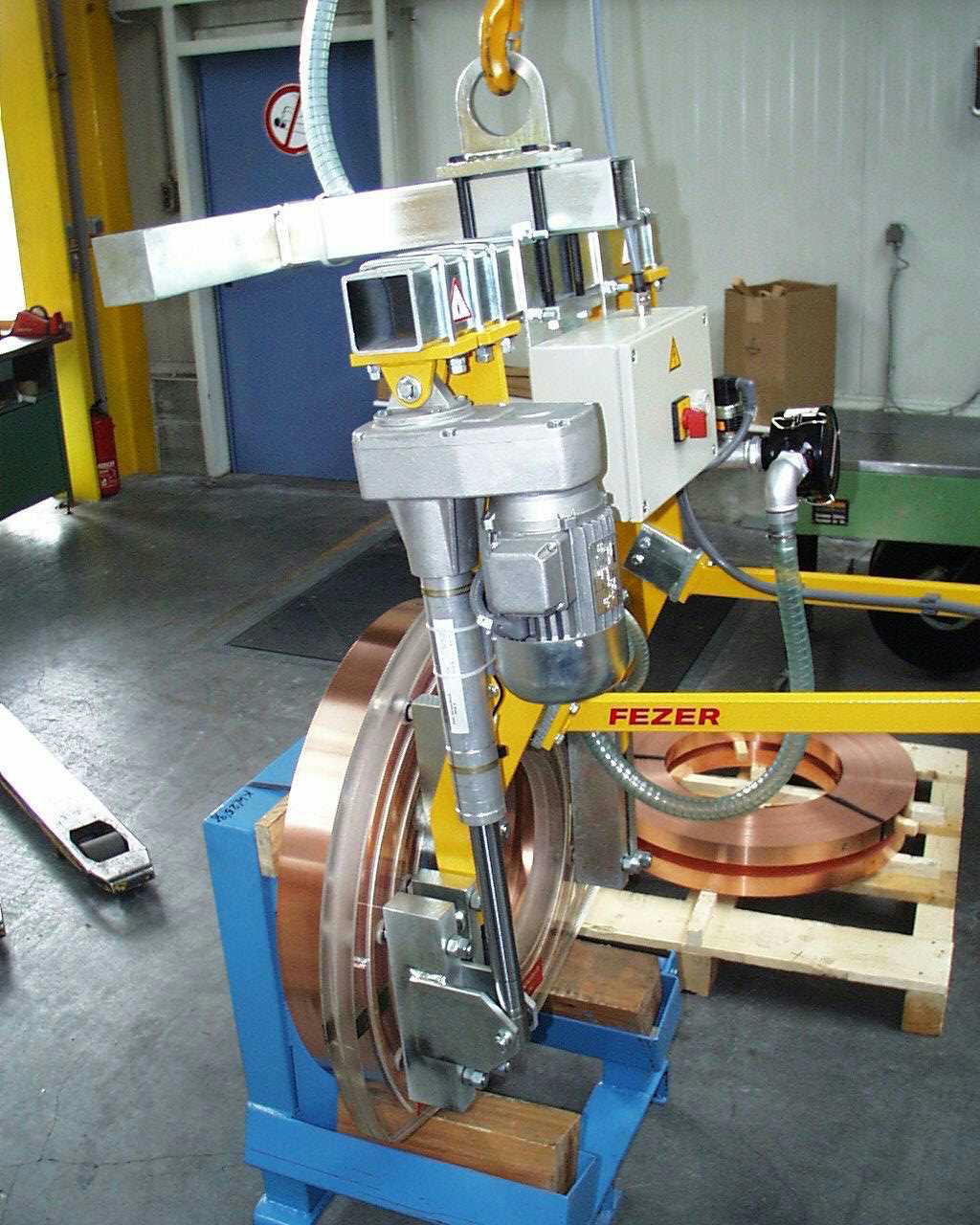

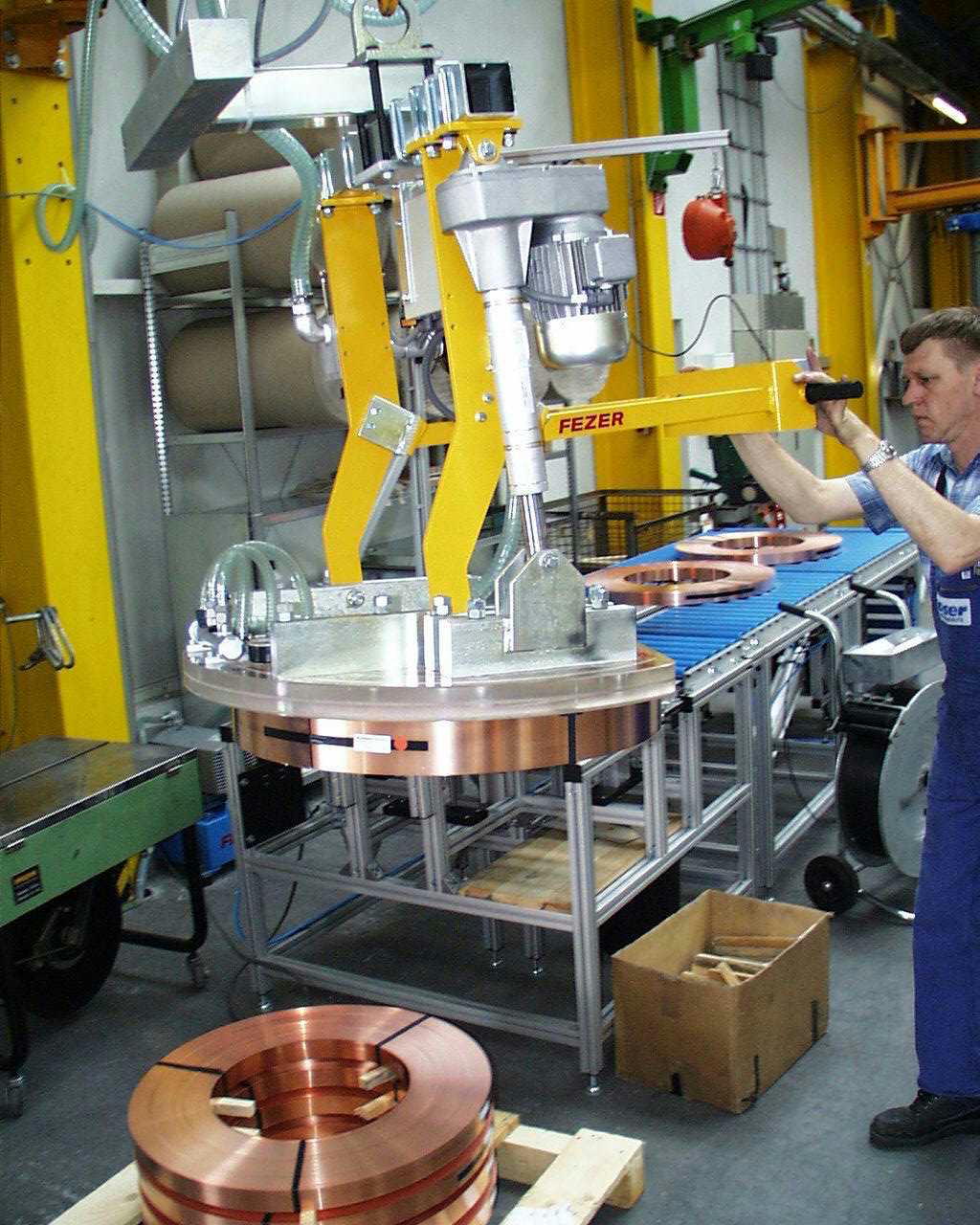

Vacu-Coil-VC-90-5 Vacu-Coil-VC-90-6
銅捲搬運+90度翻轉  銅捲搬運+90度翻轉
