Fezer VacuPowerLift-象鼻子真空搬運機

有別於傳統吊車需要掛勾及上下按鍵來搬運物品，象鼻子真空搬運機將吸附功能、上下控制合在一個控制器上，只需使用吸盤即可快速搬運，改善傳統吊車運作速度慢的缺點，無論是堆放紙箱、搬運鐵板或木板、裝載油桶、放置石板，象鼻子真空搬運機皆是您最佳的工作夥伴。

吸盤型式

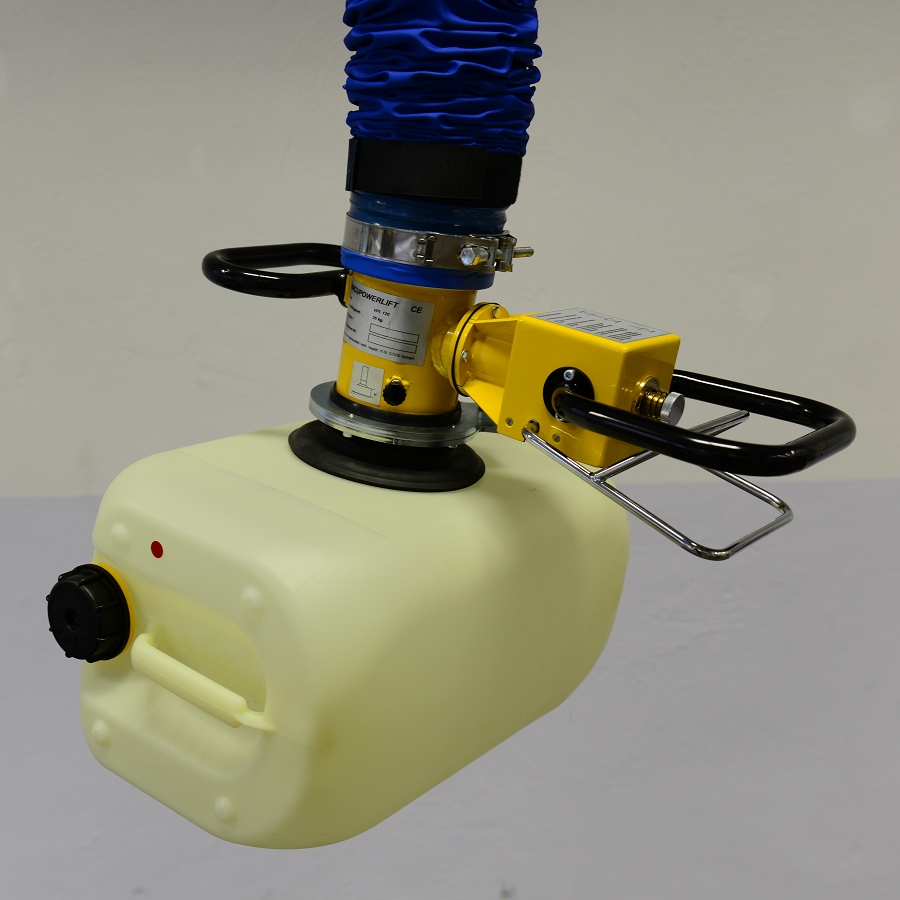

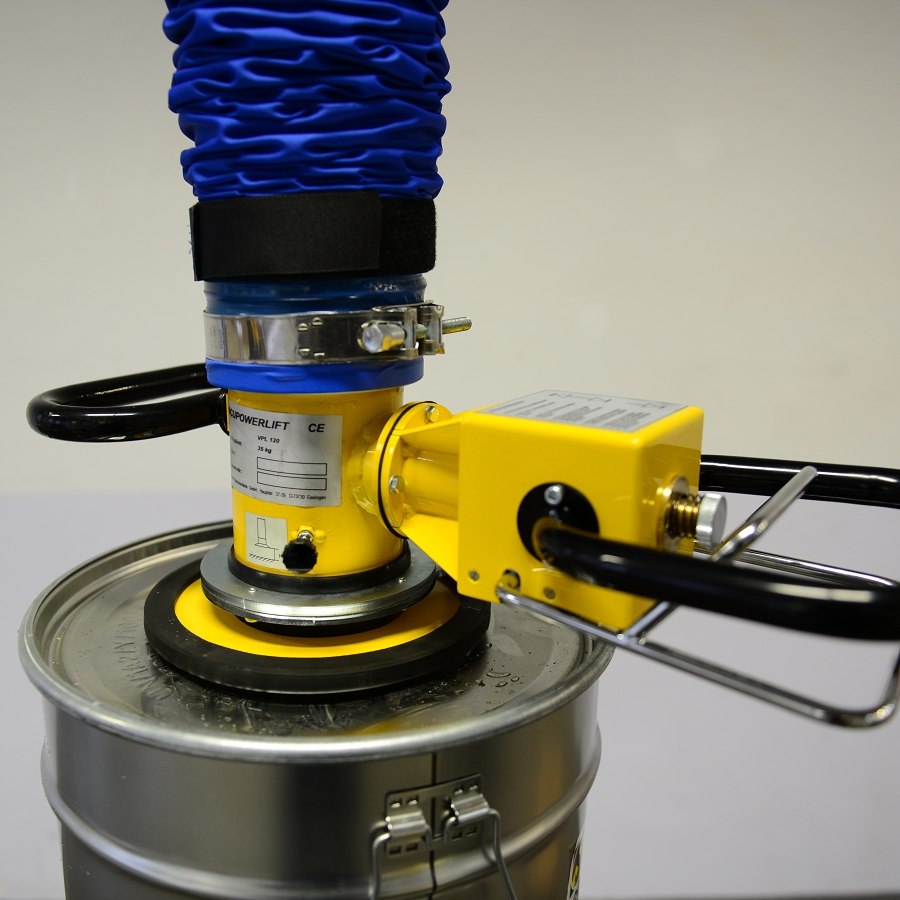

單支圓形吸盤	單支長方形吸盤	圓形內摺式吸盤(Bellow design)


料袋吸盤	雙支吸盤(適合紙箱)	四支吸盤(適合大面積平板)

技術規格

	VPL 100	VPL 120	VPL 140	VPL 160	VPL 180	VPL 200	VPL 230
負載重量
高密度材料	30 kg	40 kg	50 kg	65 kg	85 kg	110 kg	140 kg
低密度材料	25 kg	35 kg	45 kg	60 kg	80 kg	100 kg	120 kg
鼓風機/真空幫浦
高密度材料	T 4.40	SKE 2,2	SKE 2,2	SKE 2,2	SKE 3,0	SKE 3,0	SKE 3,0
低密度材料	SKE 2,2	SKE 3,0	SKE 3,0	SKE 3,0	SKE 4,0	SKE 4,0	SKE 4,0
技術參數
行程速度	50 m/min	50 m/min	50 m/min	50 m/min	50 m/min	50 m/min	50 m/min
吸管直徑 D	100 mm	120 mm	140 mm	160 mm	180 mm	200 mm	230 mm
總高度 F	2750 mm	2750 mm	2750 mm	2750 mm	2750 mm	2750 mm	2750 mm
壓縮高度 G	750 mm	750 mm	750 mm	770 mm	770 mm	800 mm	800 mm
吸管行程 H	1750 mm	1750 mm	1750 mm	1730 mm	1730 mm	1700 mm	1700 mm
吸管長度 A	2500 mm	2500 mm	2500 mm	2500 mm	2500 mm	2500 mm	2500 mm
吊架高度 E	100 mm	100 mm	100 mm	100 mm	100 mm	100 mm	100 mm
吸盤上部高度 B	150 mm	150 mm	150 mm	180 mm	180 mm	180 mm	180 mm
吸管連接高度 K	52 mm	52 mm	52 mm	52 mm	52 mm	52 mm	52 mm
吸盤高度 HS	依各吸盤不同 (最小 35mm 最大 160mm)
噪音值	<75 dB(A)	<75 dB(A)	<75 dB(A)	<75 dB(A)	<75 dB(A)	<75 dB(A)	<75 dB(A)

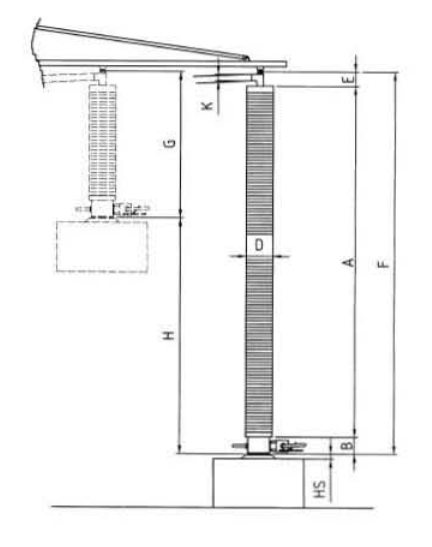

示意圖

VPL-technical-data-drawing

吸盤	VPL	100	120	140	160	180	200	230
圓形	應用範圍
SFE 200 V	平滑表面	V	V	-	-	-	-	-
SFE 250 V	桶狀物、容器	-	-	V	V	-	-	-
SFE 320 V	石板	-	-	-	-	V	V	-
SFE 360 V	電視機	-	-	-	-	-	-	V
波紋管式(Bellow)	應用範圍
SFE 200 FBS	圓形或有弧度的物品	V	V	V	V	-	-	-
SFE 250 FBS	桶狀物、容器	-	-	V	V	-	-	-
SFE 250 FBS	電視機	V	V	V	V	-	-	-
長方形	應用範圍
SFE 85x200	平滑表面	V	-	-	-	-	-	-
SFE 120x320	膠帶封裝之紙箱	-	V	V	-	-	-	-
SFE 140x320	小型板材	-	-	-	V	-	-	-
SFE 200x320	家具零件	-	-	-	-	V	-	-
料袋型式	應用範圍
SFS 190X290K	紙料袋	V	V	V	-	-	-	-
SFS 230X380K	塑膠料袋	V	V	V	V	V	-	-
SFS 180X370M	麻布料袋	V	V	V	V	V	-	-
雙支吸盤	應用範圍
SFD 85X200	膠膜或膠帶封之紙箱	V	V	-	-	-	-	-
SFD 120X320	膠膜或膠帶封之紙箱	-	-	V	V	-	-	-
SFD 140X380	木板或塑膠板	-	-	-	-	V	V	-
SFD 200X320	木板或塑膠板	-	-	-	-	-	-	V

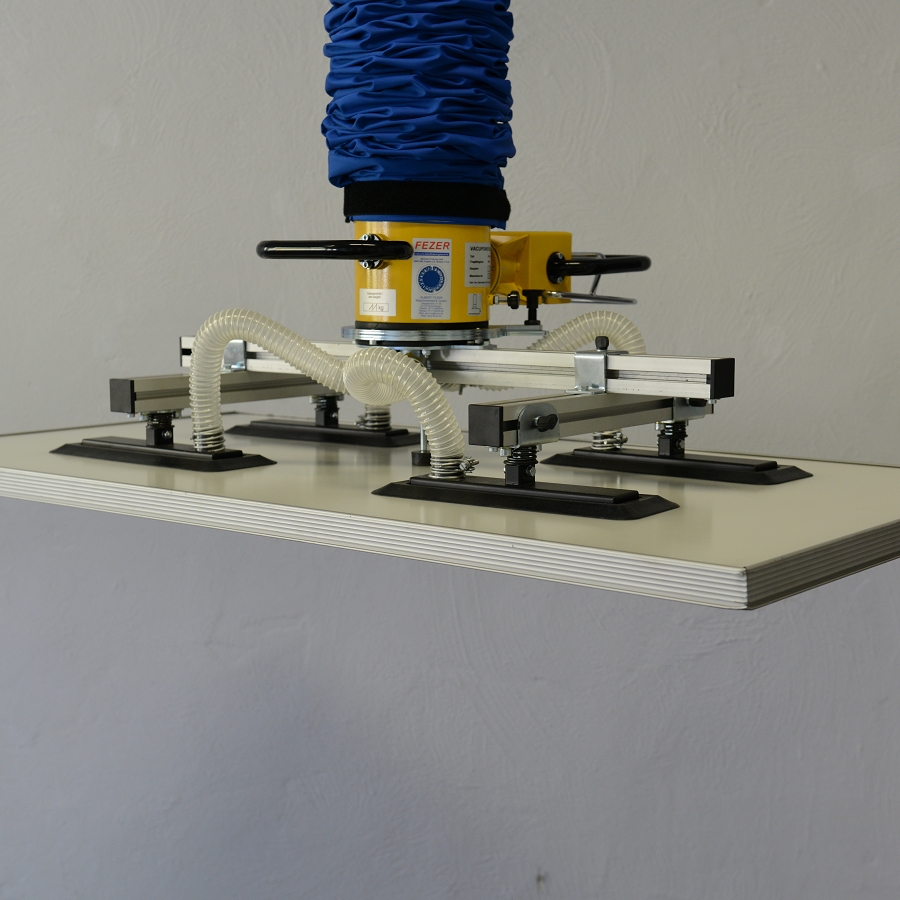

四支吸盤	應用範圍
SFV 115 FBS	大型木板或塑膠板	V	V	V	-	-	-	-
SFV 85X200	大型木板或塑膠板	V	V	V	-	-	-	-
SFV 120X320	門板	V	V	V	V	V	-	-
SFV 120V320	大型紙箱	-	-	-	-	-	V	V
特殊型式	應用範圍
棧板搬運器	棧板搬運	V	V	V	V	V	V	V
機械式治具	容器或木條	V	V	V	V	V	V	V
氣動式治具	例如固定夾具	V	V	V	V	V	V	V
特殊治具	特殊應用	V	V	V	V	V	V	V

應用實績

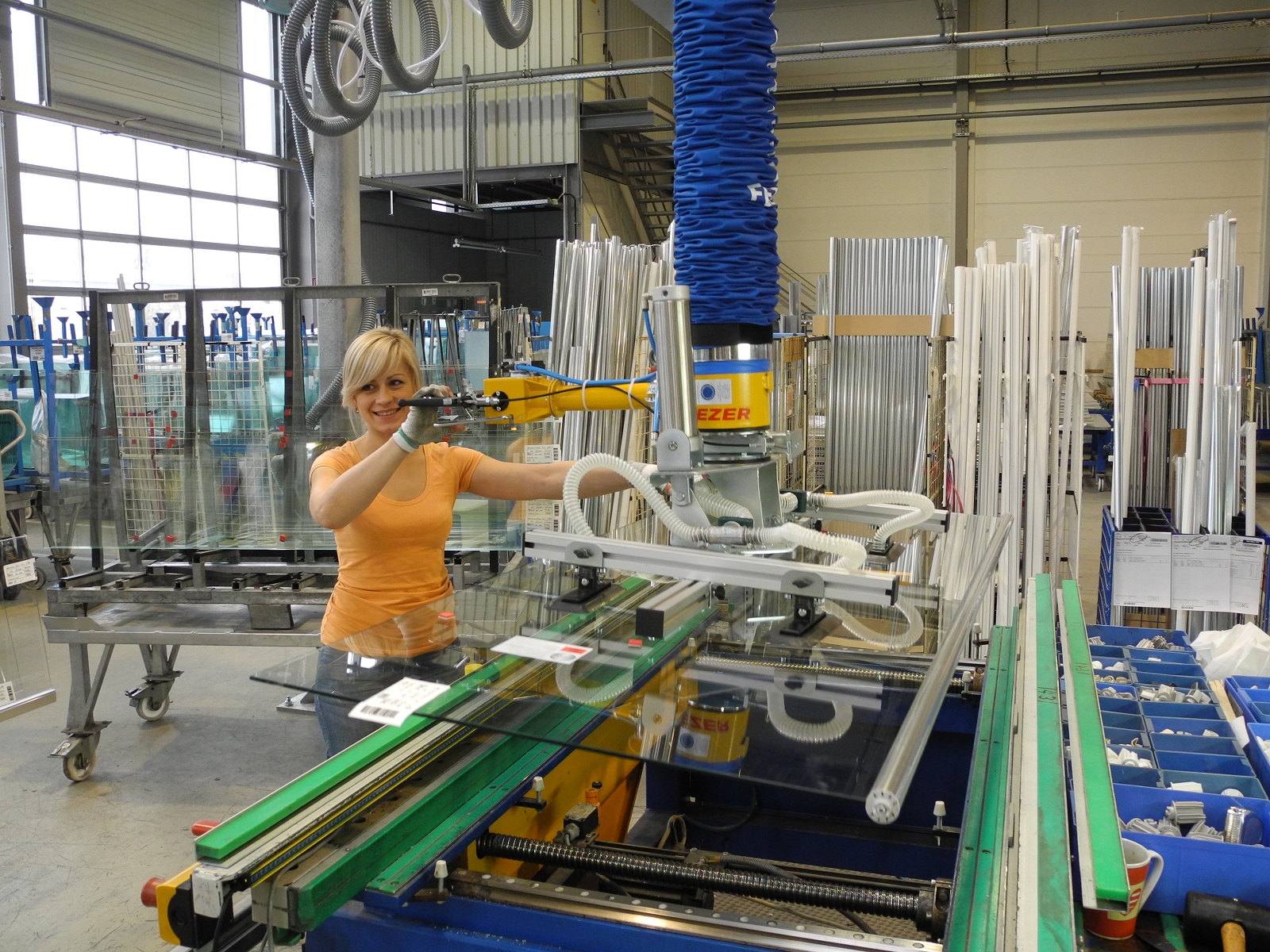

玻璃搬運	長條壓合板搬運

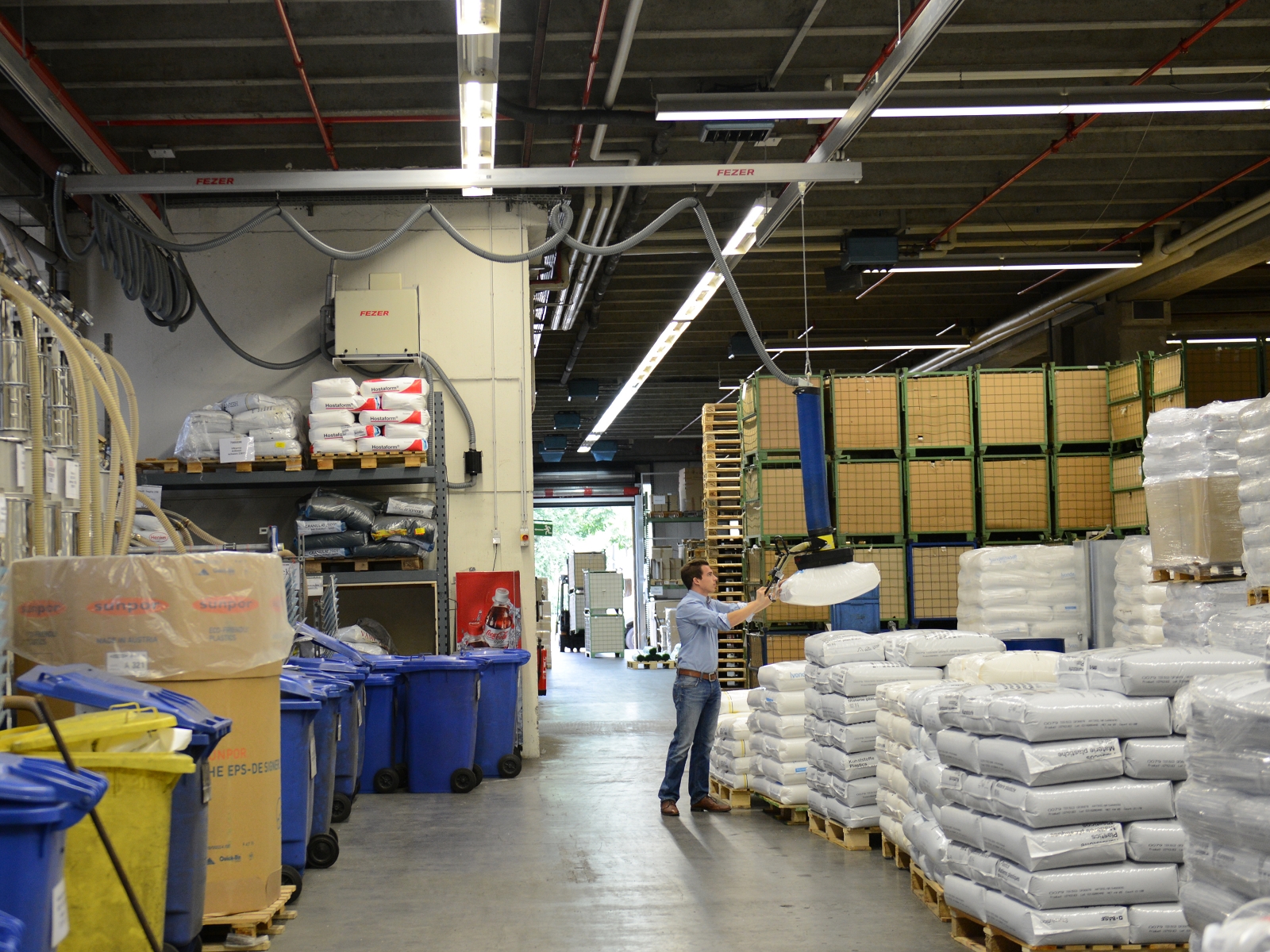

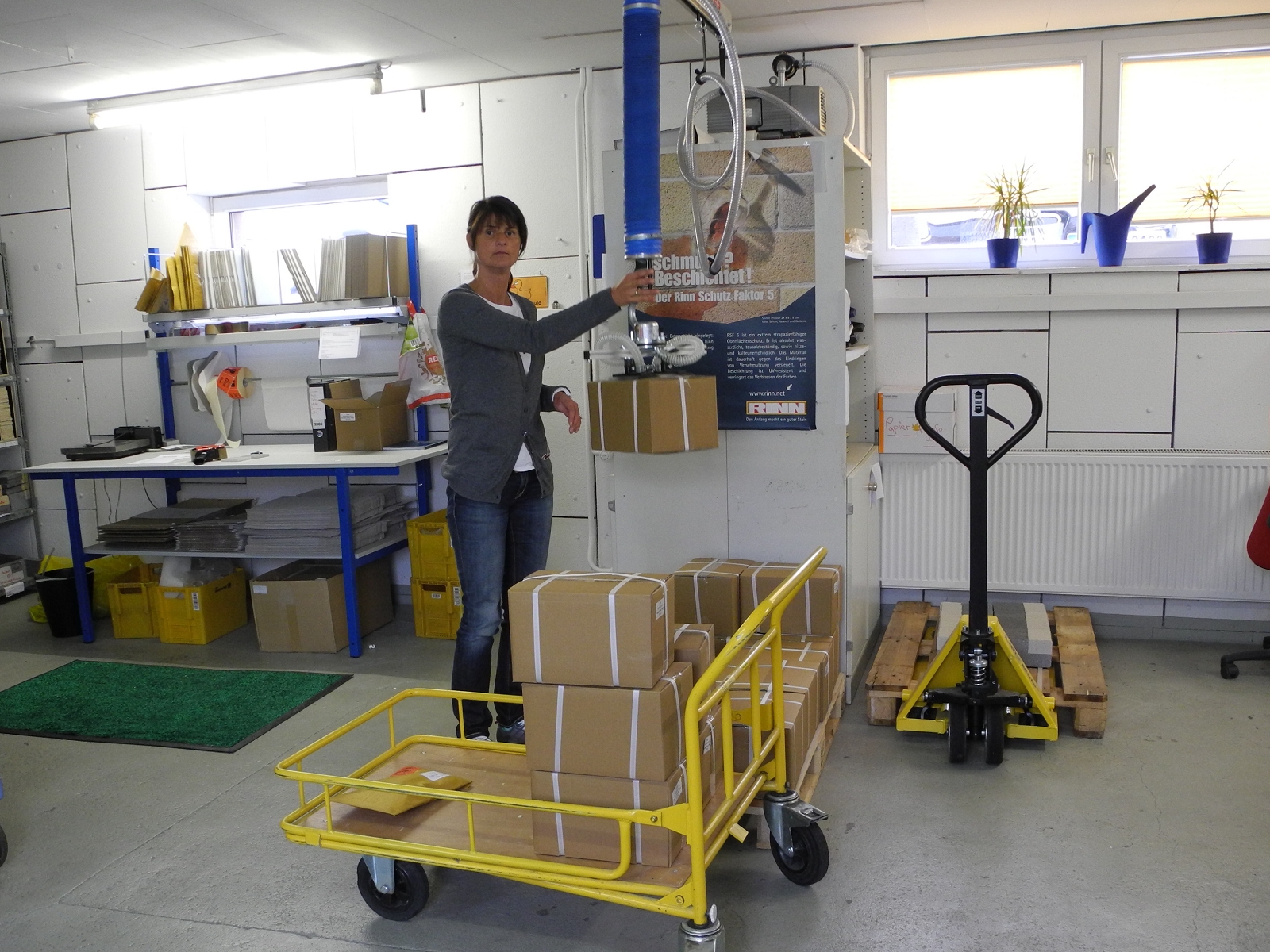

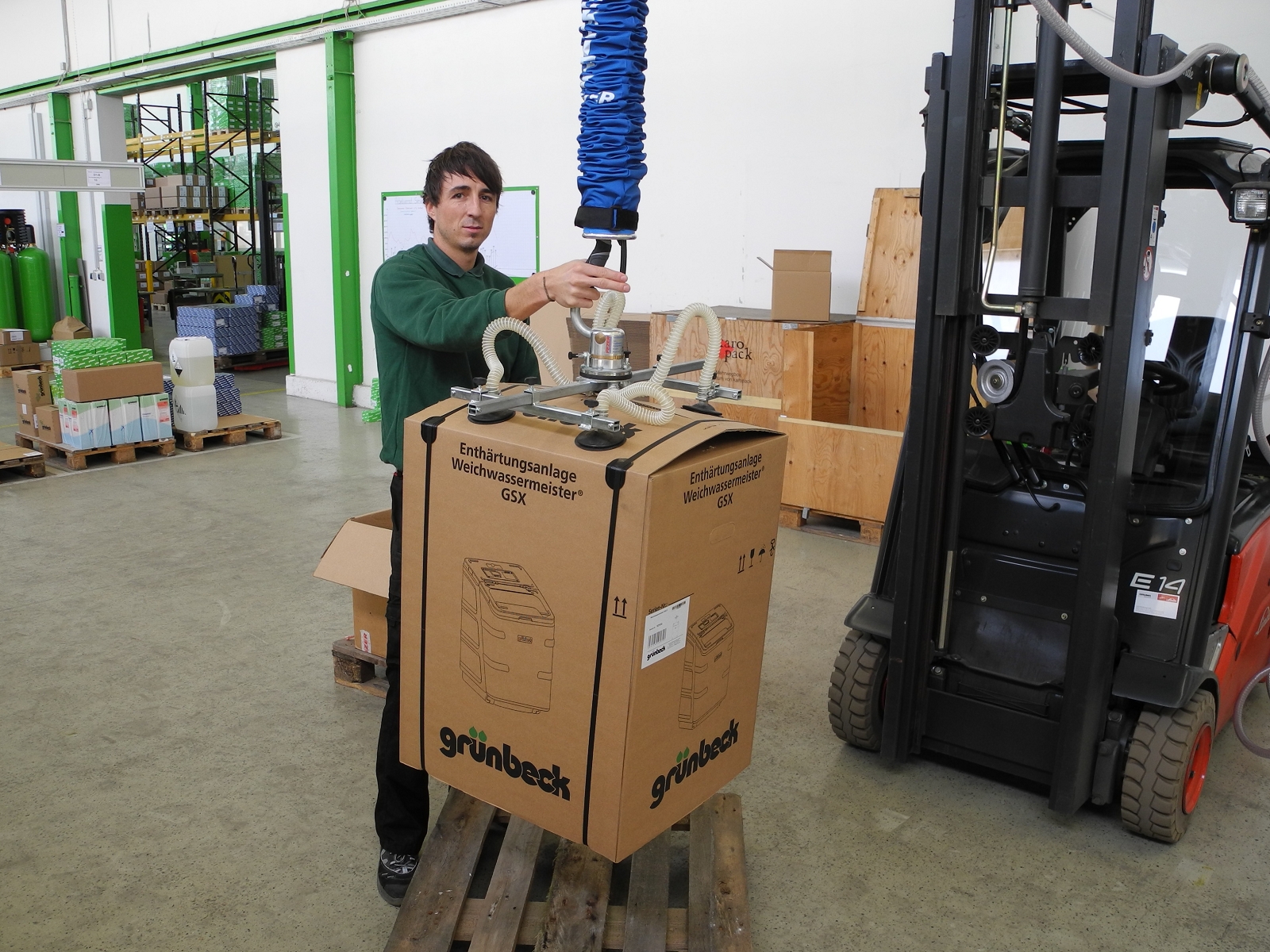

紙箱搬運	料袋搬運

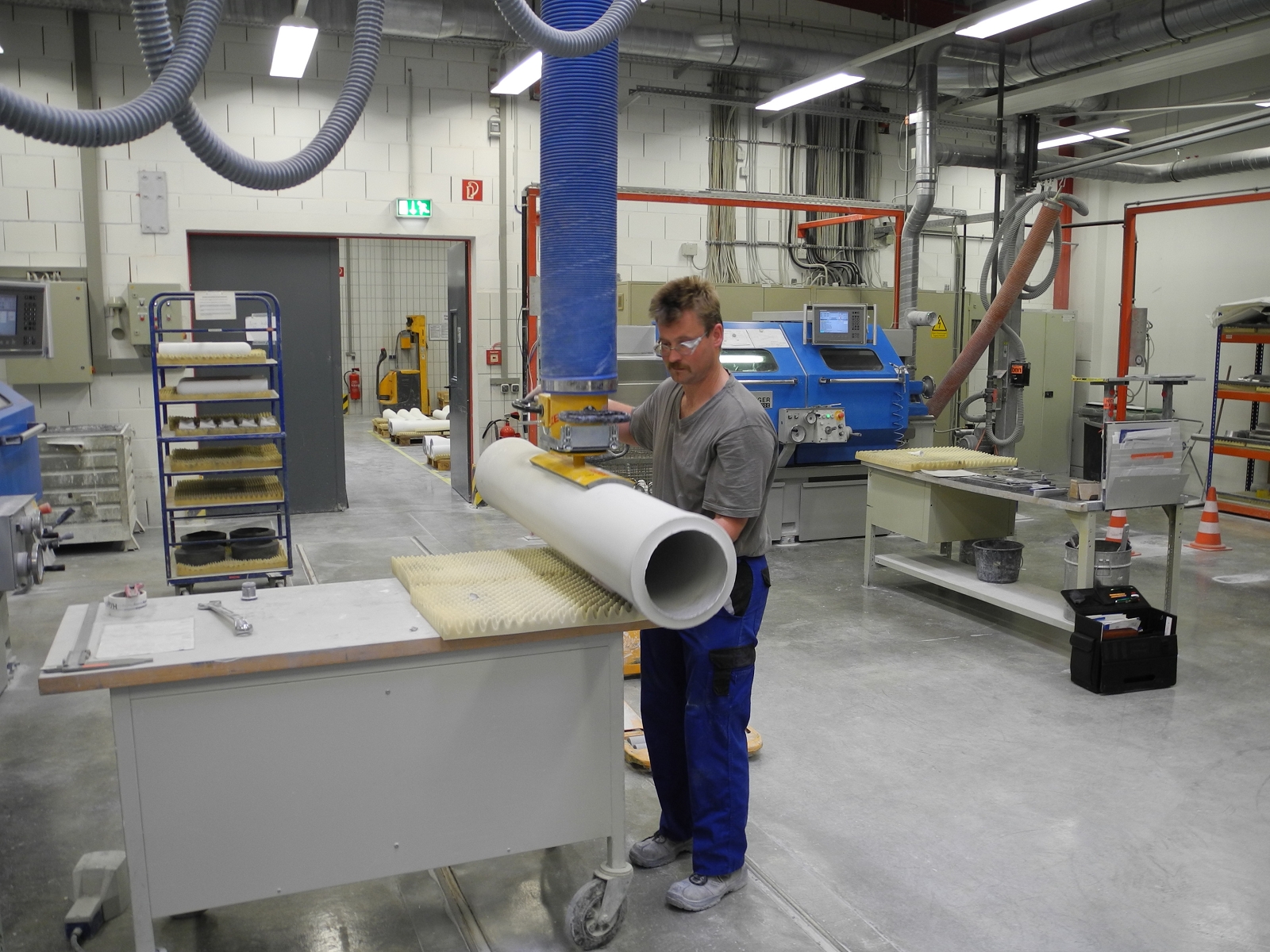

石塊搬運	圓柱體搬運

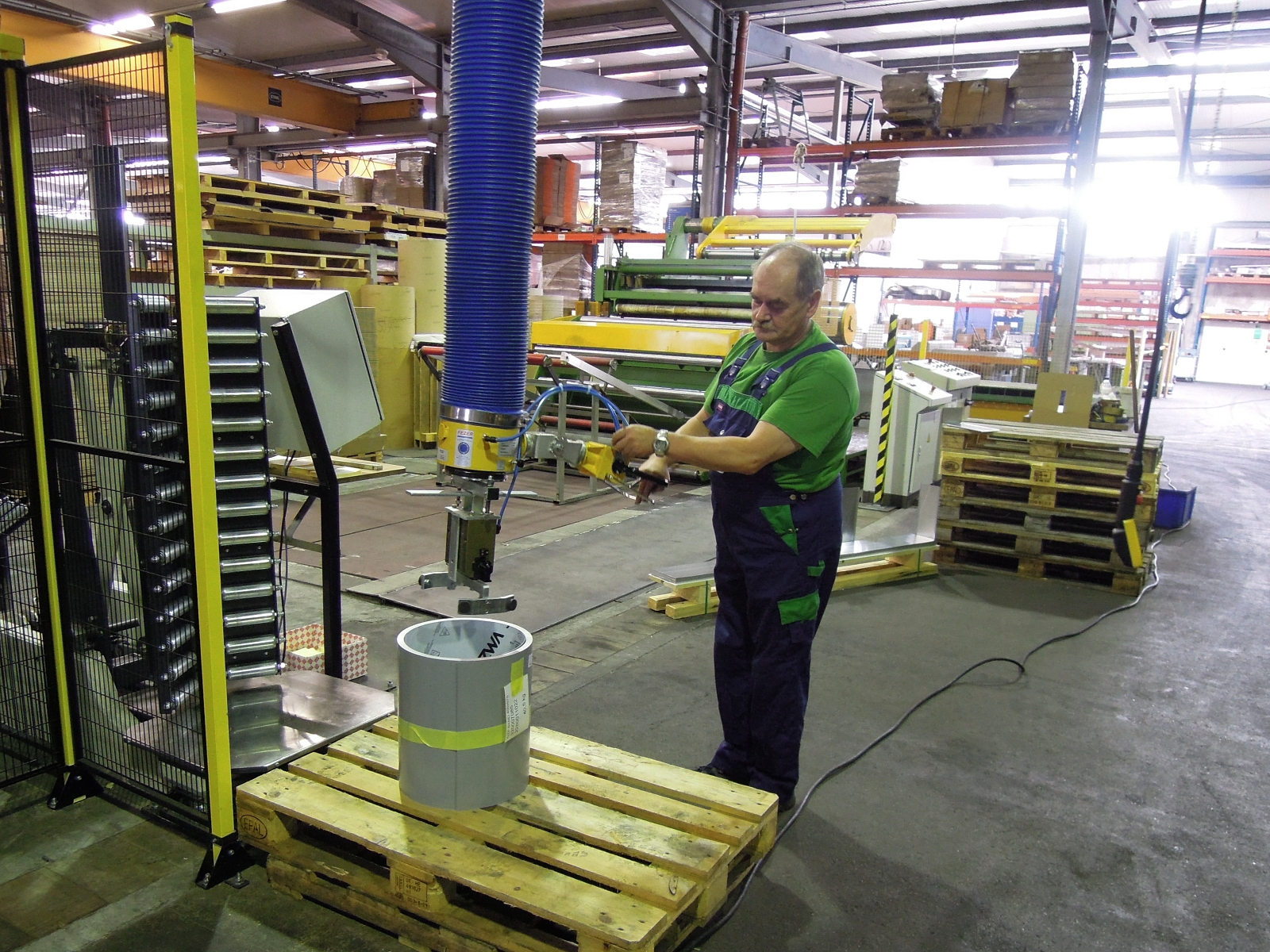

機箱組裝搬運	圓柱體夾持搬運

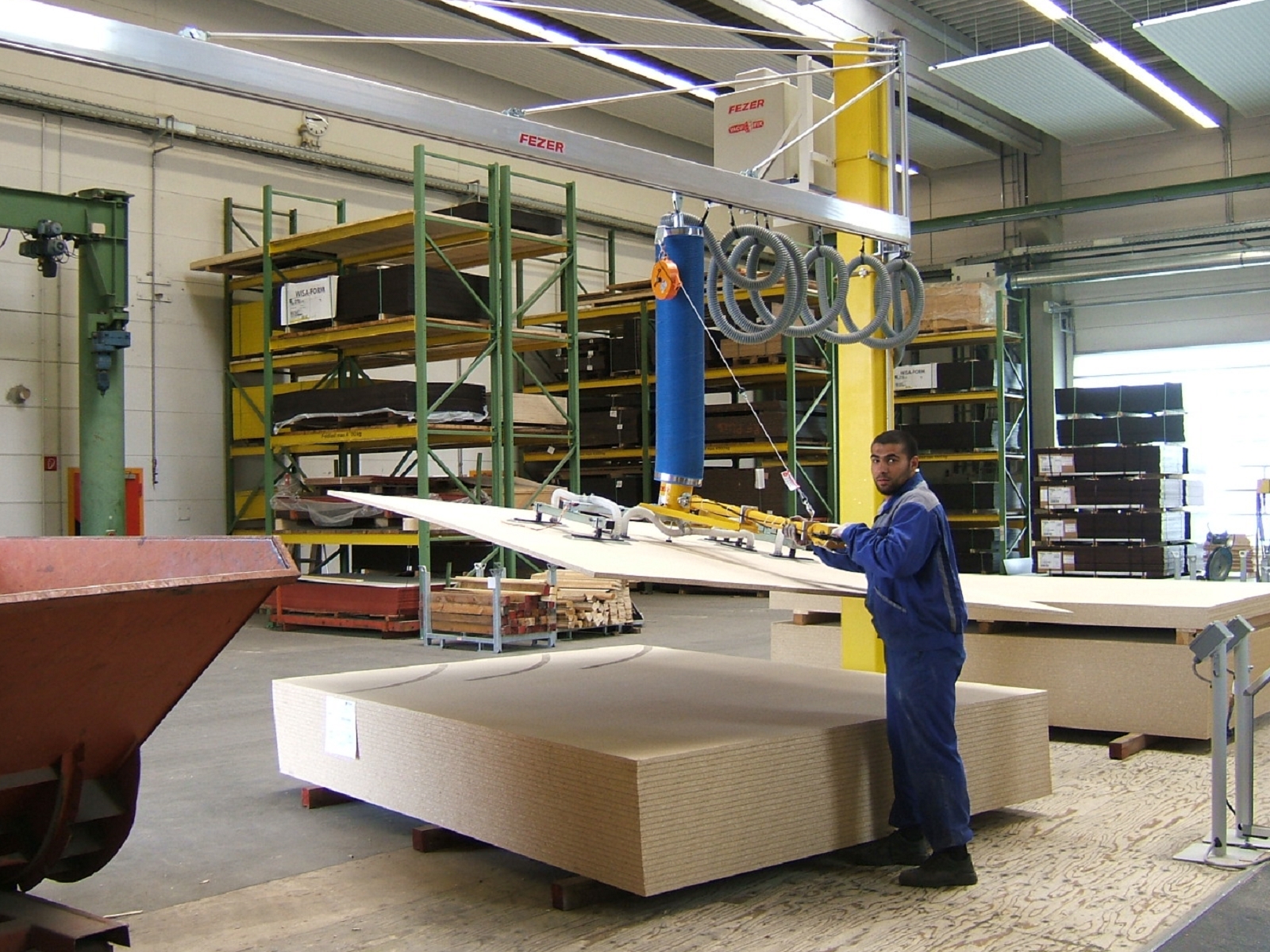

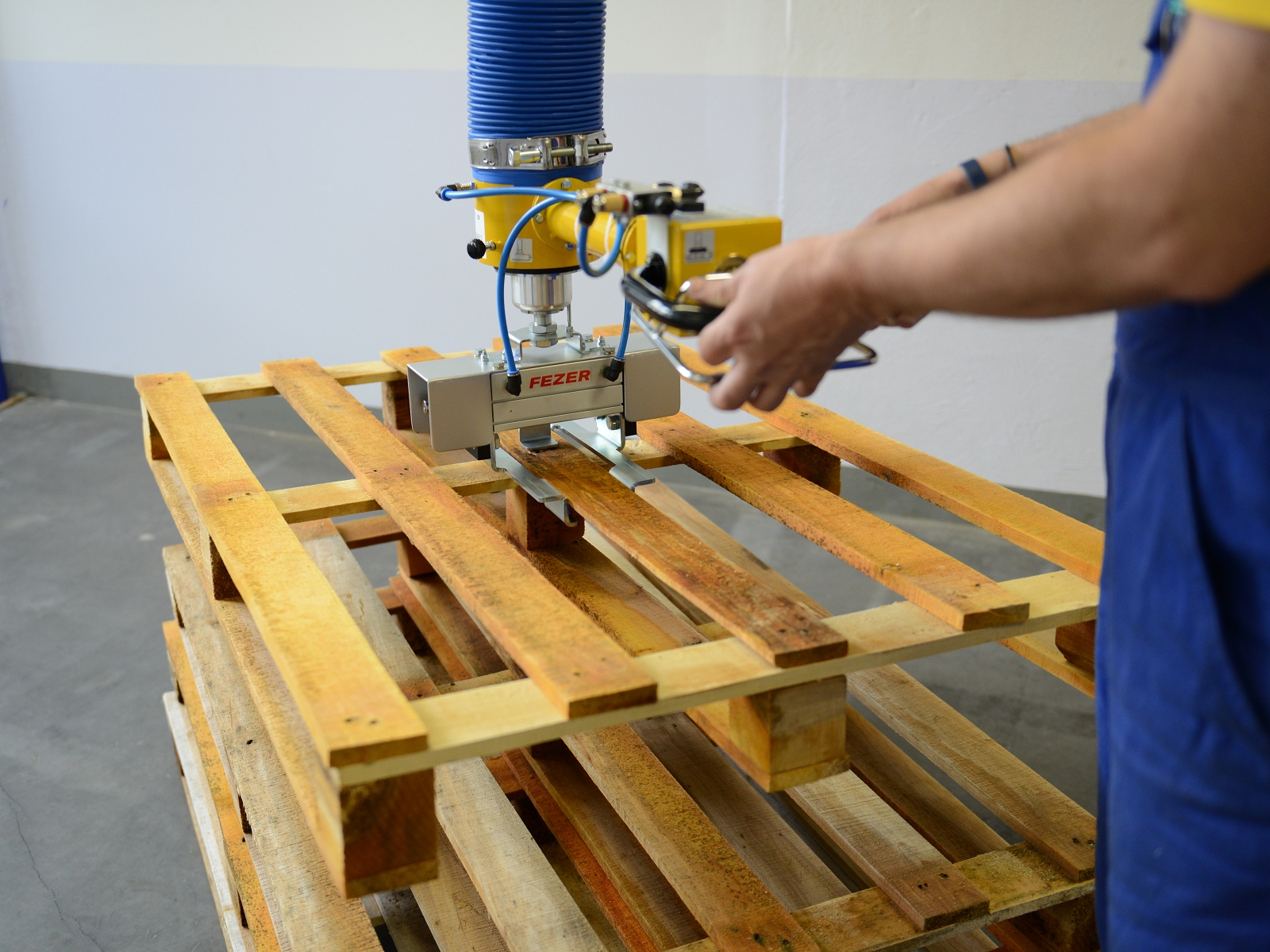

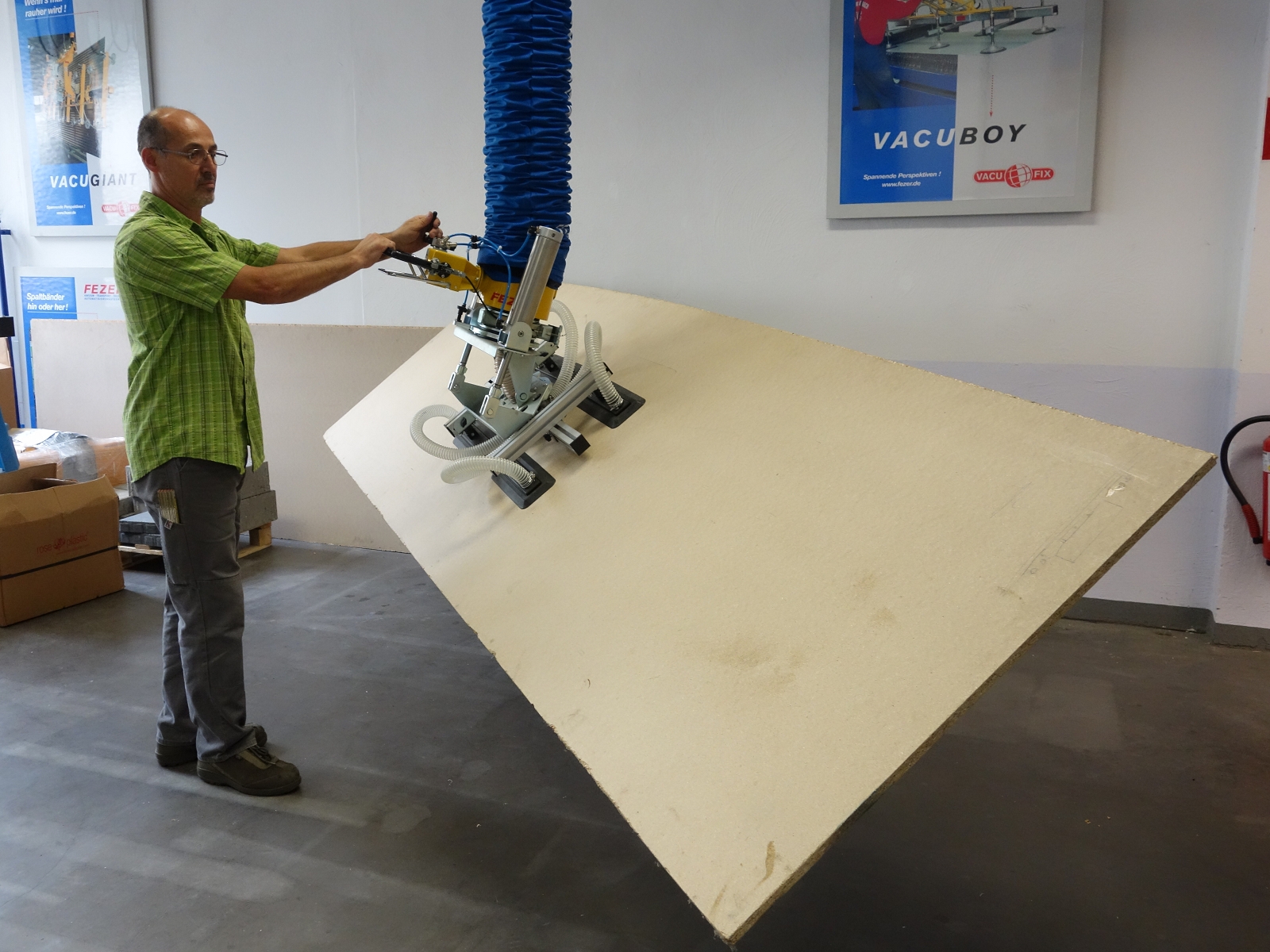

棧板搬運	大面積木板搬運

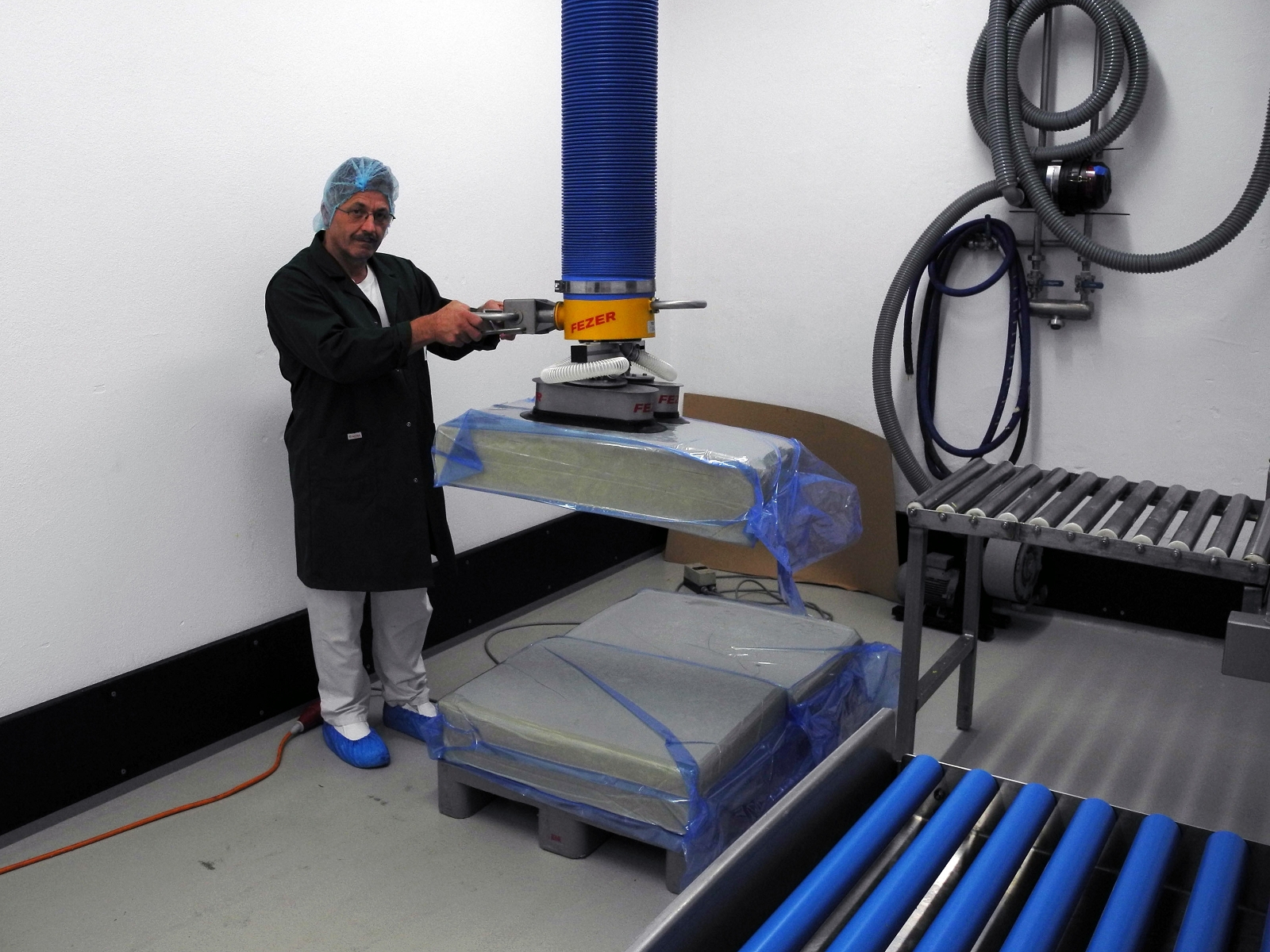

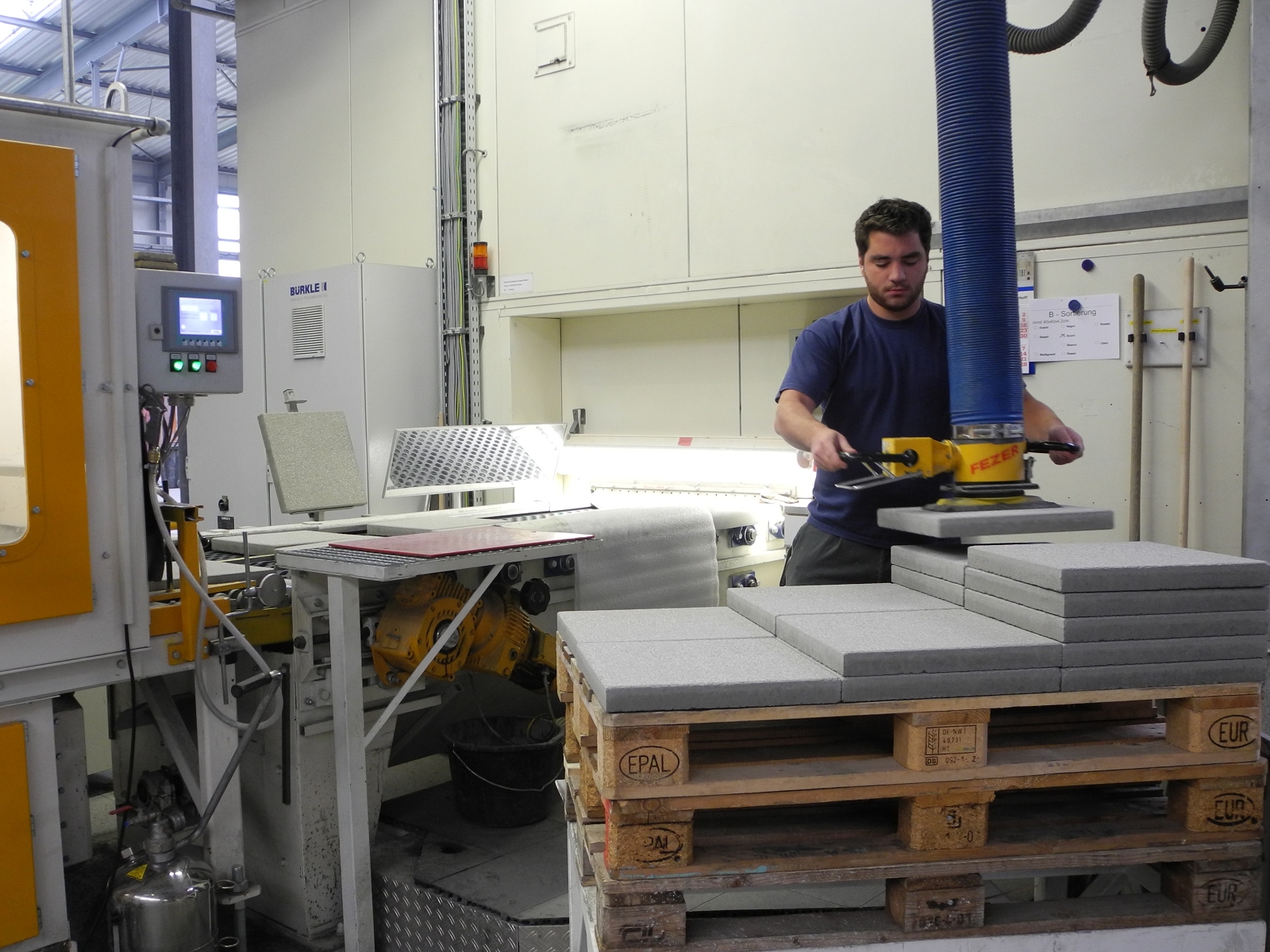

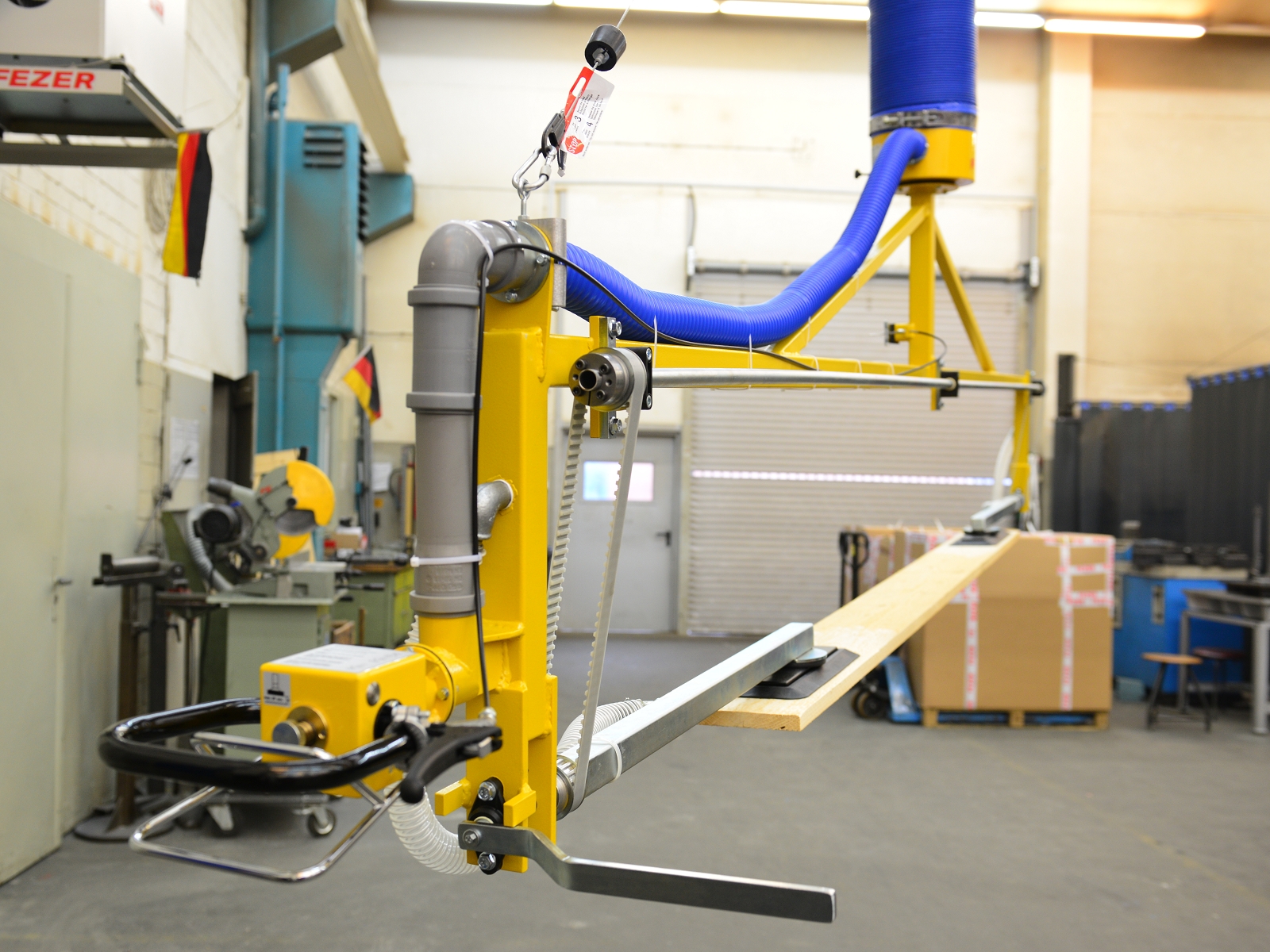

石板搬運	長條木板搬運及180度翻轉

紙箱搬運	大面積木板搬運

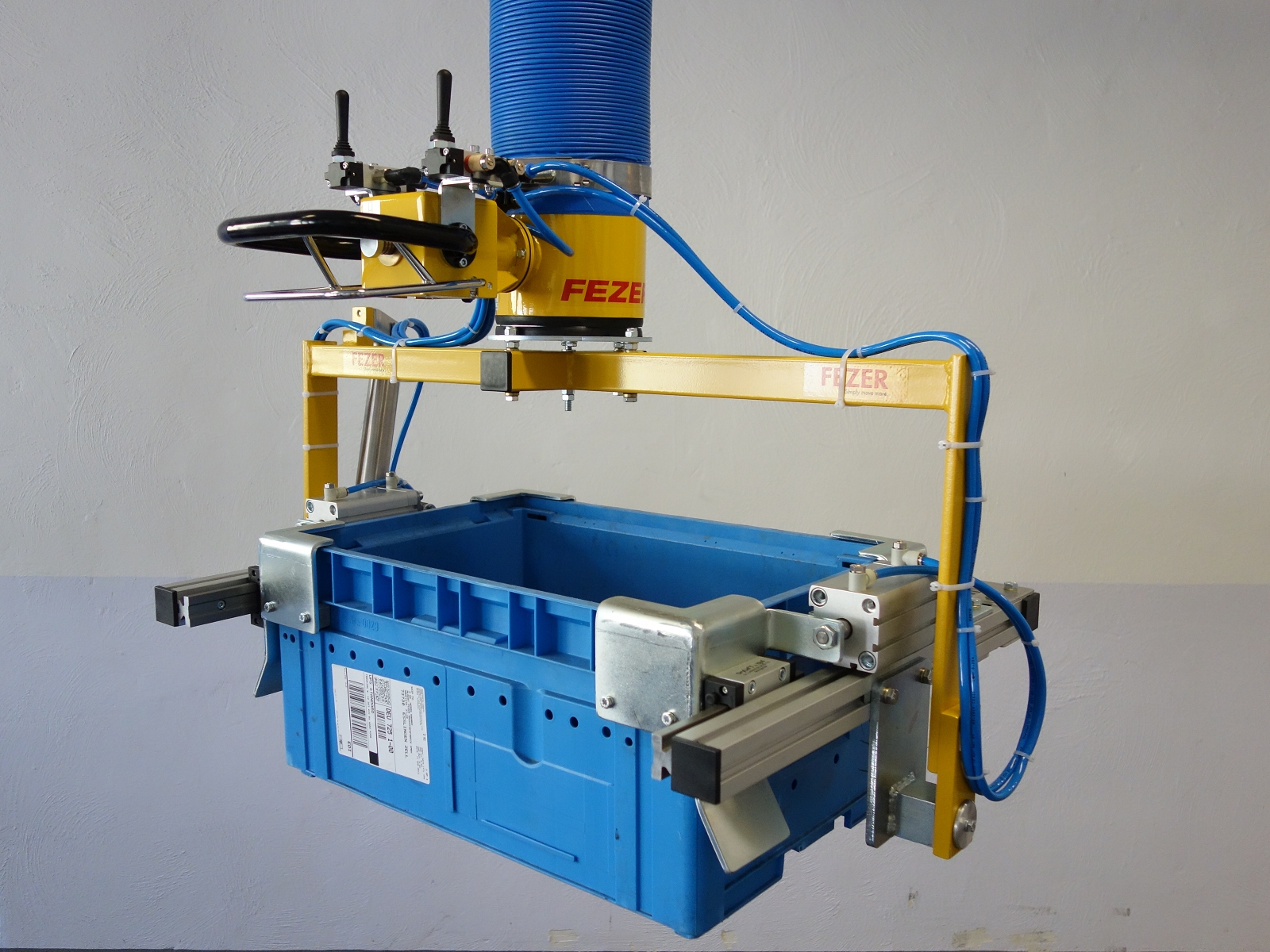

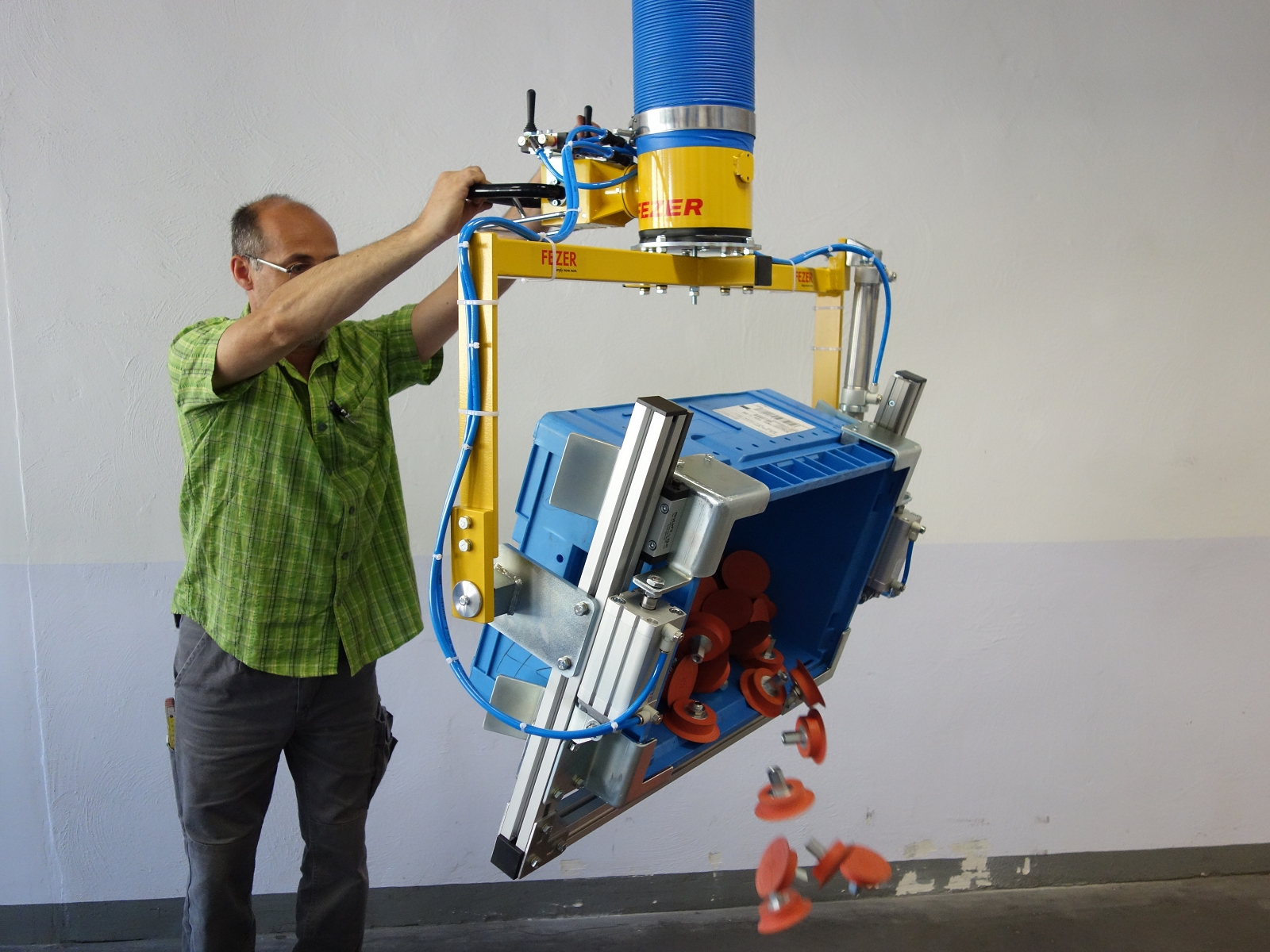

料箱搬運及翻轉	料箱搬運及翻轉
