Fezer VacuCoil-捲材真空搬運機

VacuCoil VC (最大荷重10噸)

VacuCoil VC 捲材真空搬運機適用於鋼捲，鋁捲或塑膠捲等，可以依產品尺寸調整真空腔體的吸附動作。

各真空腔體可以個別偵測真空狀態，並自動開啟所需要的腔體。

我們也可提供機械手臂用的捲材吸附治具。藉由重要參數的偵測，來確保操作及製程的安全。

技術規格

VacuCoil-VC

負載能力	型號	工件尺寸		真空腔體數量	幫浦吸力	B1	H	A	機器重量
Kg	型號	最小內徑 (mm)	最大外徑 (mm)	真空腔體數量	(m^3/h)	(mm)	(mm)	(mm)	(噸)
250	VC-	100~250	400~1500	1~4	16~60	900	700~1000	100	200~400
500	VC-	100~250	400~1500	1~4	16~60	900	700~1000	100	200~400
750	VC-	100~250	400~1500	1~4	16~60	900	700~1000	100	300~500
1000	VC-	100~250	400~1500	1~4	16~60	900	700~1000	100	300~500
2000	VC-	150~400	650~3000	2~8	40~100	1500	1000~2500	160	1000~1500
3000	VC-	150~400	650~3000	2~8	40~100	1500	1000~2500	160	1000~1500
4000	VC-	150~400	650~3000	2~8	40~160	1500	1000~2500	160	1000~2000
5000	VC-	150~400	650~3000	3~10	40~160	1500	1000~2500	160	1000~2000
7500	VC-	150~400	650~3000	3~10	40~160	1500	1500~3000	160	2000~3500
10000	VC-	150~400	650~3000	3~10	40~160	1500	1500~3000	160	2000~3500

應用實績


捲材搬運	紙捲搬運

銅捲搬運	鋼捲搬運

紙捲搬運	捲材搬運機特寫

VacuCoil VC-90 (90度翻轉，最大荷重5噸)

VacuCoil VC-90 可以讓您輕鬆地將捲材做90度翻轉，只要將捲材吸附，按下按鈕即可翻轉。

翻轉的動作是藉由電動或油壓裝置來達成。

技術規格

VacuCoil-VC-90

負載能力	型號	工件尺寸		真空腔體數量	幫浦吸力	翻轉機構	B1	H	A	機器重量
Kg	型號	最小內徑 (mm)	最大外徑 (mm)	真空腔體數量	(m^3/h)	翻轉機構	(mm)	(mm)	(mm)	(噸)
250	VC-	100~250	400~1500	1~6	16~40	電動	900	700~1000	100	200~400
500	VC-	100~250	400~1500	1~6	16~40	電動	900	700~1000	100	200~400
750	VC-	100~250	400~1500	1~6	25~60	電動	900	700~1000	100	300~500
1000	VC-	100~250	400~1500	1~6	25~60	電動	900	700~1000	100	300~500
2000	VC-	150~400	650~3000	2~8	40~100	油壓	1500	1000~2500	160	1000~1500
3000	VC-	150~400	650~3000	2~8	40~100	油壓	1500	1000~2500	160	1000~1500
4000	VC-	150~400	650~3000	2~8	60~160	油壓	1500	1000~2500	160	1000~2000
5000	VC-	150~400	650~3000	2~8	60~160	油壓	1500	1000~2500	160	1000~2000

應用實績


捲材搬運+90度翻轉	捲材搬運+90度翻轉

捲材搬運+90度翻轉	捲材搬運+90度翻轉

銅捲搬運+90度翻轉	銅捲搬運+90度翻轉

Fezer VacuGiant-重型真空搬運機

VacuGiant (最大荷重40噸)

適合水平搬運各種重型的板材。藉由簡單但堅固的設計及安全保護裝置，VacuGiant可搬運最長30公尺，寬度超過4公尺的板材。

技術規格

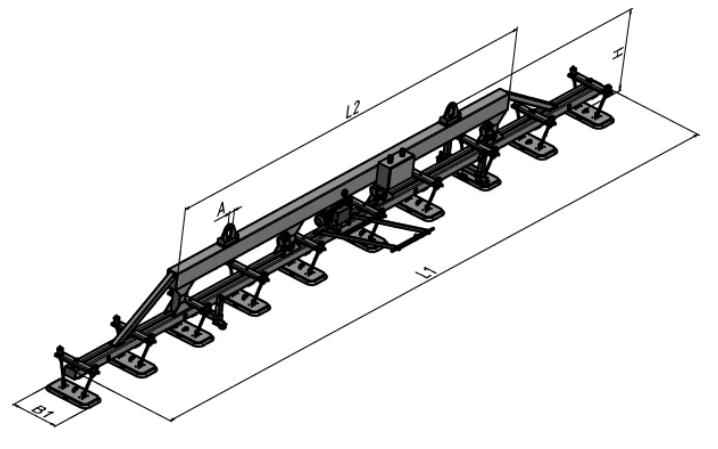

VacuGiant-VG-diagram

負載能力

型號

工件尺寸

幫浦型號

吸盤數量

機器重量

長度 (m)

寬度 (m)

厚度 (mm)

(m)

(噸)

2500

VG-

4~20

0.5~3

016

2~6

3~18

1~10

0.9~2.2

0.8~1.4

120

0.4~0.5

5000

VG-

4~20

0.5~3

025

4~10

3~18

1~10

0.9~2.2

0.8~1.4

120

0.7~0.8

7500

VG-

4~20

0.5~3

040

6~12

3~18

1~10

0.9~2.2

0.8~1.4

120

1.0~1.2

10000

VG-

4~20

0.5~3

040

8~16

3~18

1~10

0.9~2.2

0.8~1.4

120

1.4~1.6

15000

VG-

8~30

1~4.5

063

12~24

6~26

6~16

0.9~3.4

1.2~2.6

160

2.0~2.6

20000

VG-

8~30

1~4.5

063

16~32

6~26

6~16

0.9~3.4

1.2~2.6

160

2.6~3.2

25000

VG-

8~30

1~4.5

0100

20~40

6~26

6~16

0.9~3.4

1.2~2.6

160

3.2~3.8

30000

VG-

8~30

1~4.5

0100

24~48

6~26

6~16

0.9~3.4

1.2~2.6

160

3.8~4.4

35000

VG-

8~30

1~4.5

0160

28~56

6~26

6~16

0.9~3.4

1.2~2.6

160

4.4~5.0

40000

VG-

8~30

1~4.5

0160

32~64

6~26

6~16

0.9~3.4

1.2~2.6

160

5.0~5.6

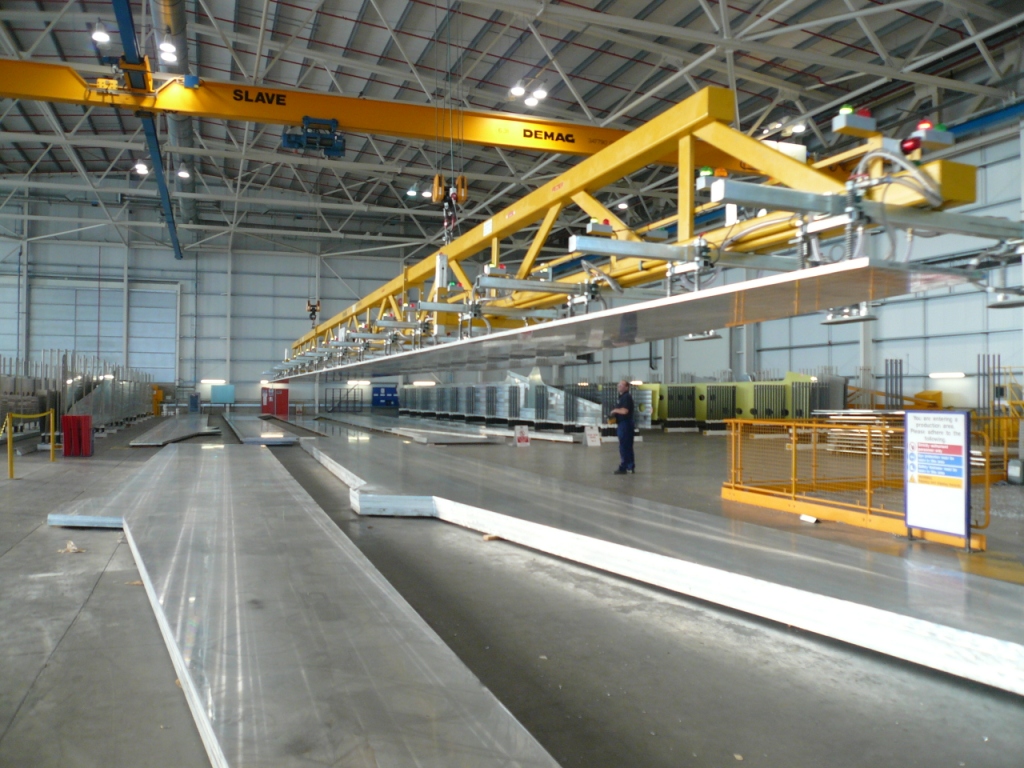

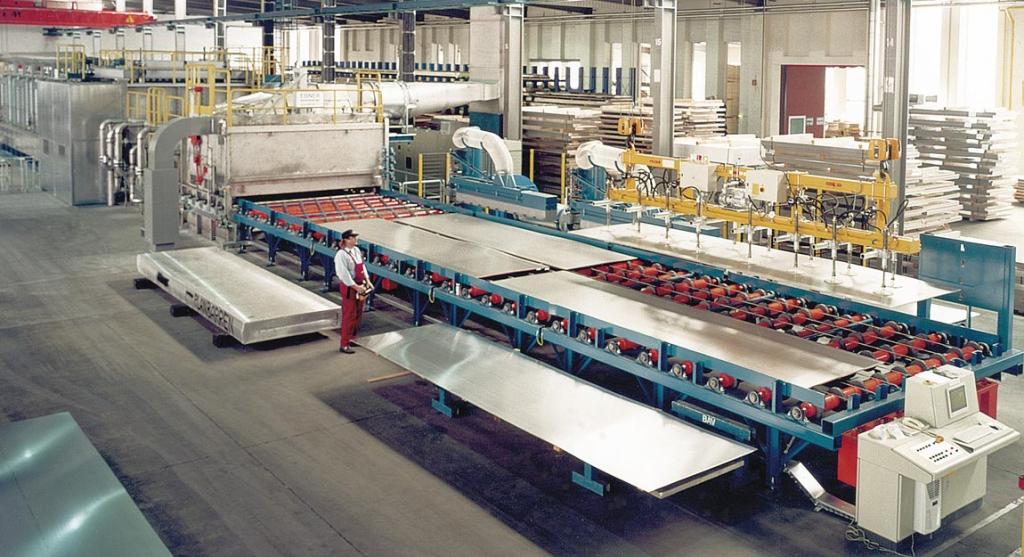

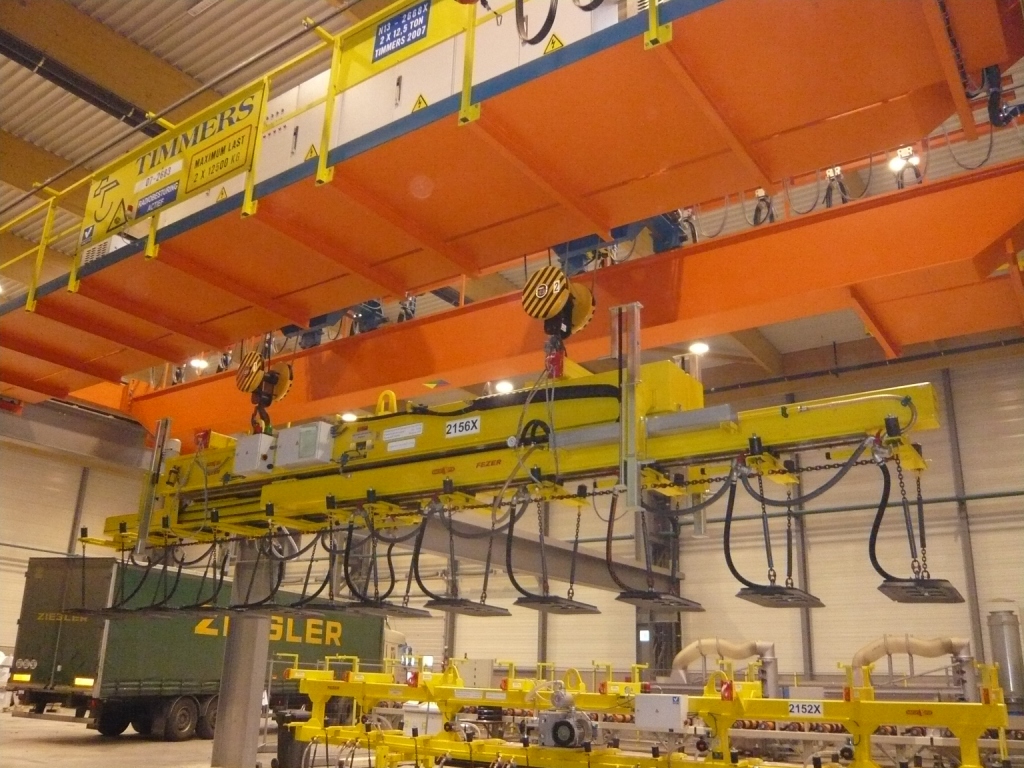

應用實績

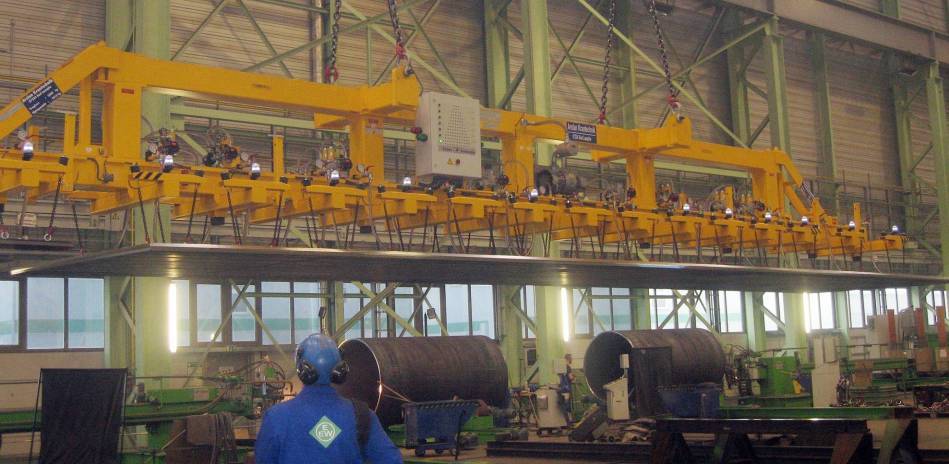

鋼板搬運	鋼板搬運

板材搬運	鋼板搬運

VacuGiant VG-90E (最大荷重15噸)

很多工作環境都需要將重型工件翻轉到垂直狀態，或是將工件由垂直儲藏的區域搬出。

VG-90E 可藉由油壓裝置翻轉90度，並配合止逆閥件來確保安全性，工件也可翻轉至行程中的任意位置。

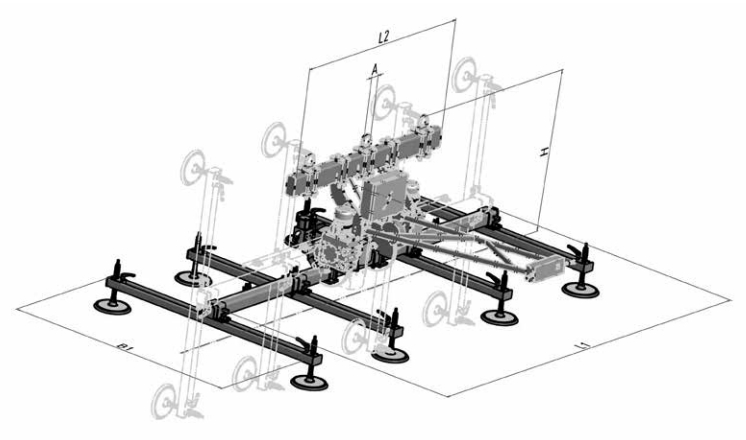

技術規格

負載能力

型號

工件尺寸

幫浦型號

吸盤數量

機器重量

長度 (m)

寬度 (m)

厚度 (mm)

(m)

(噸)

2500

VG90-

4~20

0.5~3

025

4~24

3~18

1~12

0.9~2.2

1~1.8

120

0.8~1.2

5000

VG90-

4~20

0.5~3

025

8~36

3~18

1~12

0.9~2.2

1~1.8

120

1.2~1.6

7500

VG90-

4~20

0.5~3

040

12~48

3~18

1~12

0.9~2.2

1~1.8

120

1.6~2.0

10000

VG90-

6~20

1~3

040

16~48

4~18

1~12

0.9~2.2

1~2.4

160

2.0~2.4

12500

VG90-

6~20

1~3

063

20~48

4~18

1~12

0.9~2.2

1~2.4

160

2.4~2.8

15000

VG90-

6~20

1~3

063

24~48

4~18

1~12

0.9~2.2

1~2.4

160

2.8~3.6

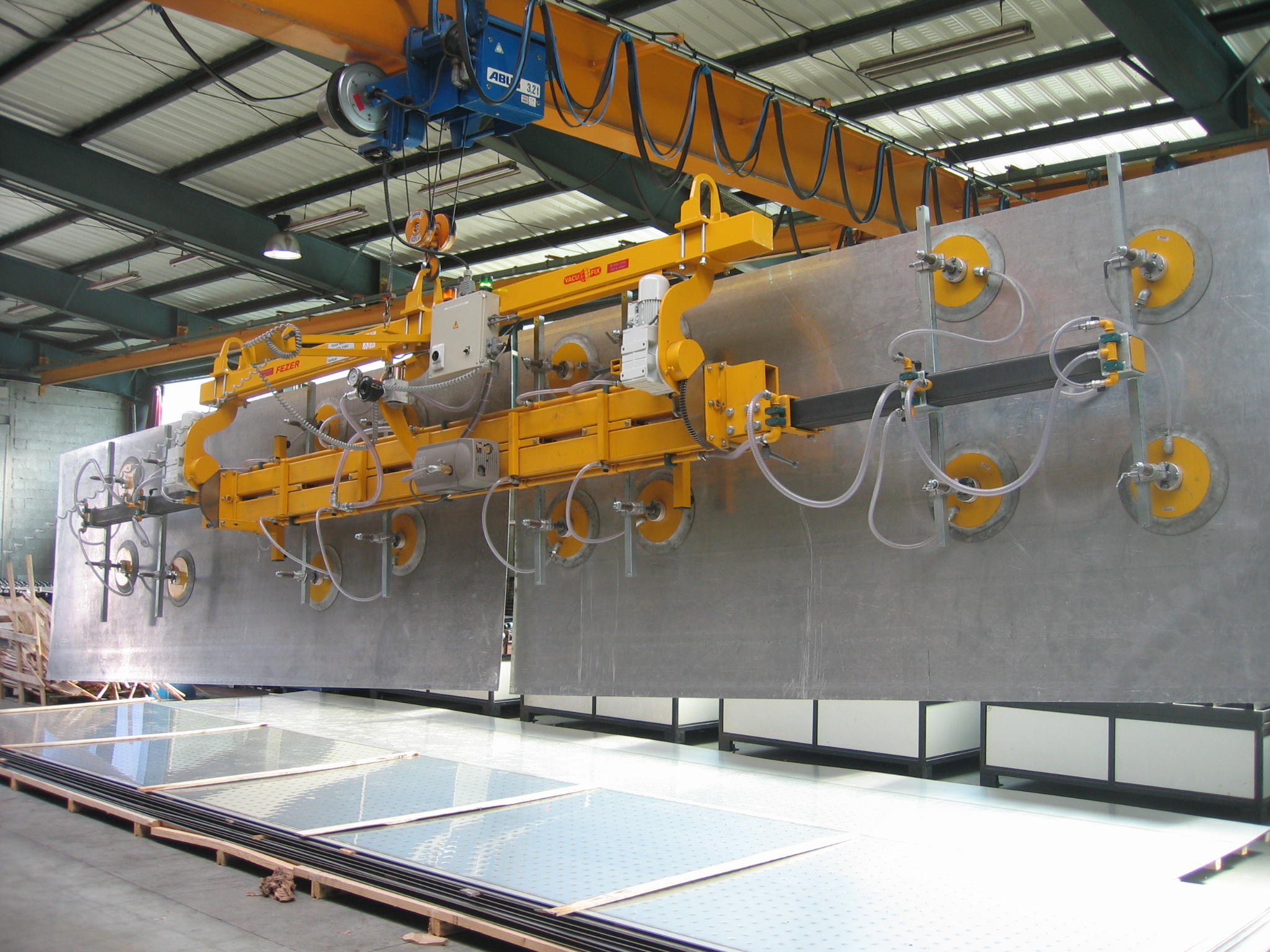

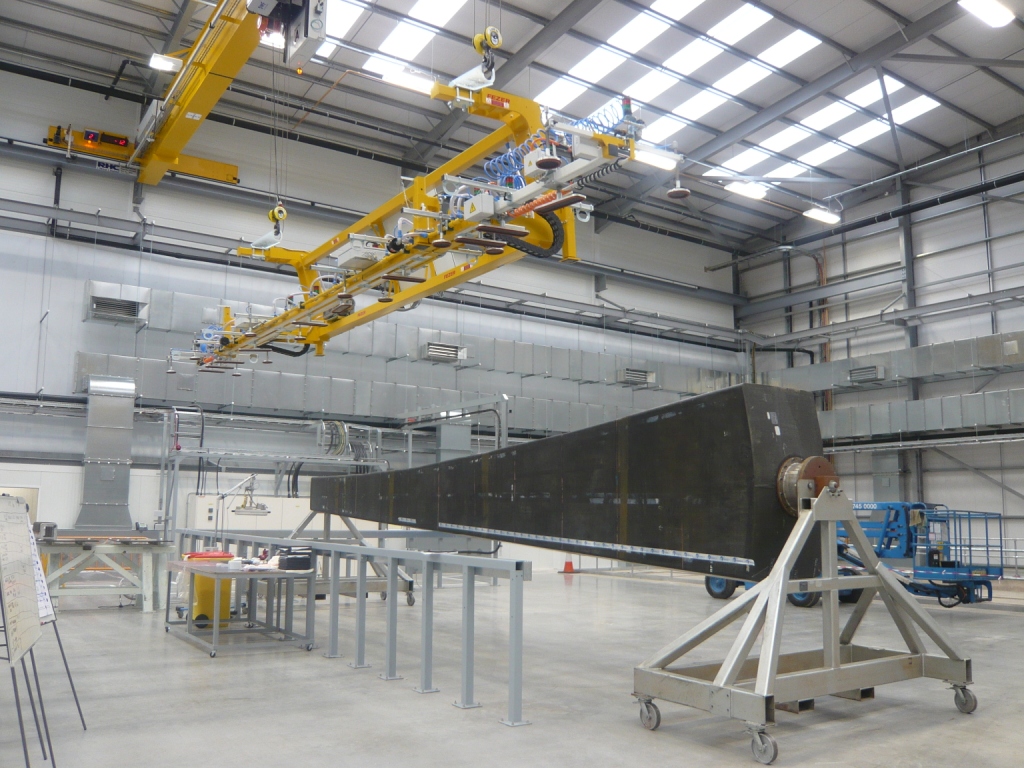

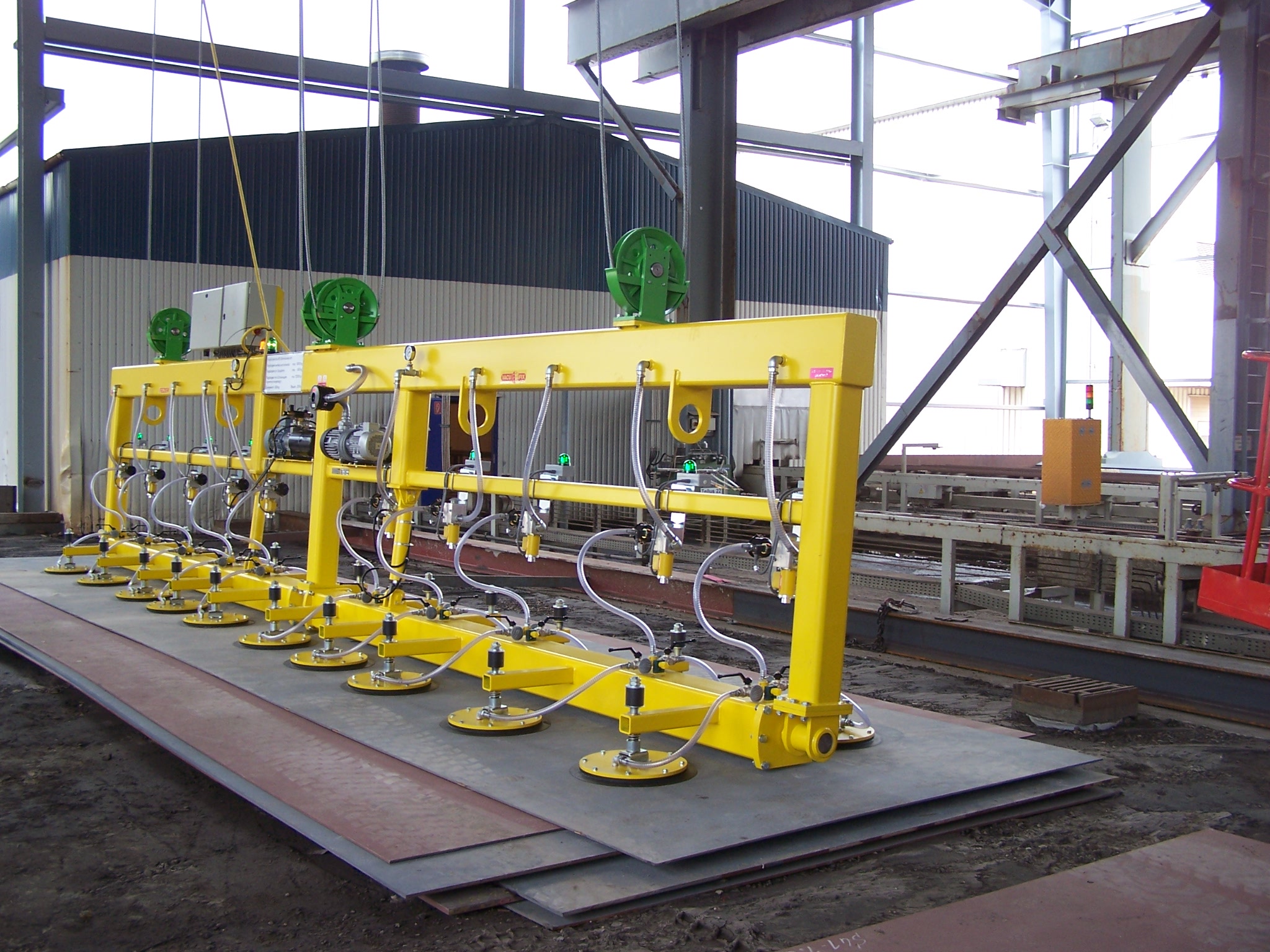

應用實績

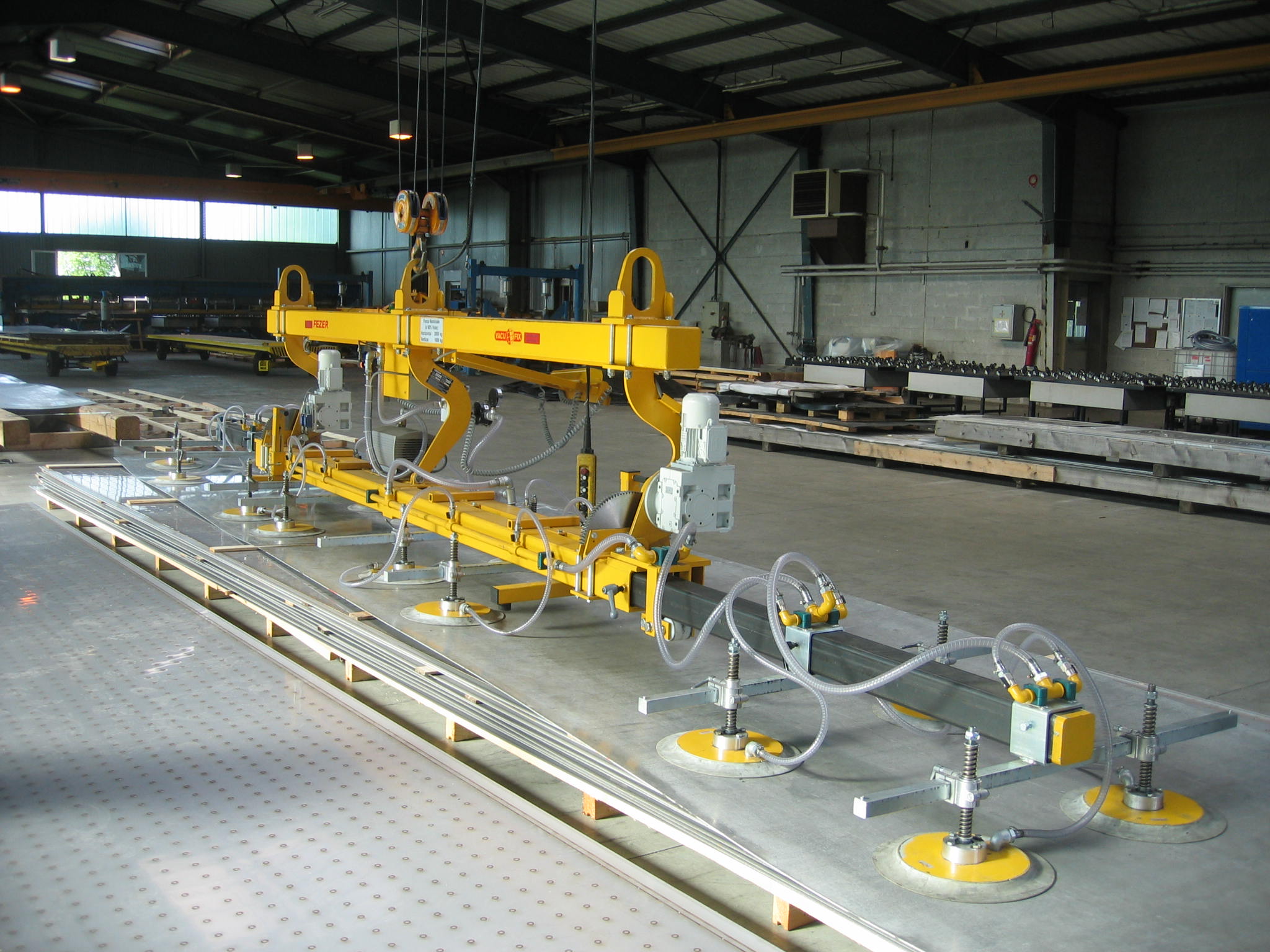

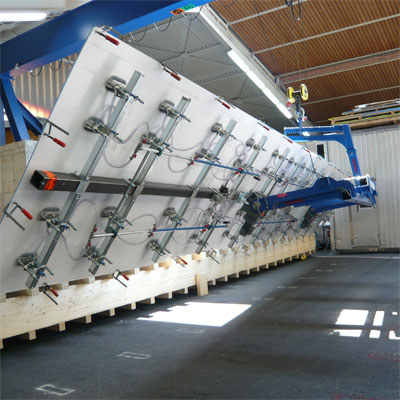

板材搬運+90度翻轉	板材搬運+90度翻轉

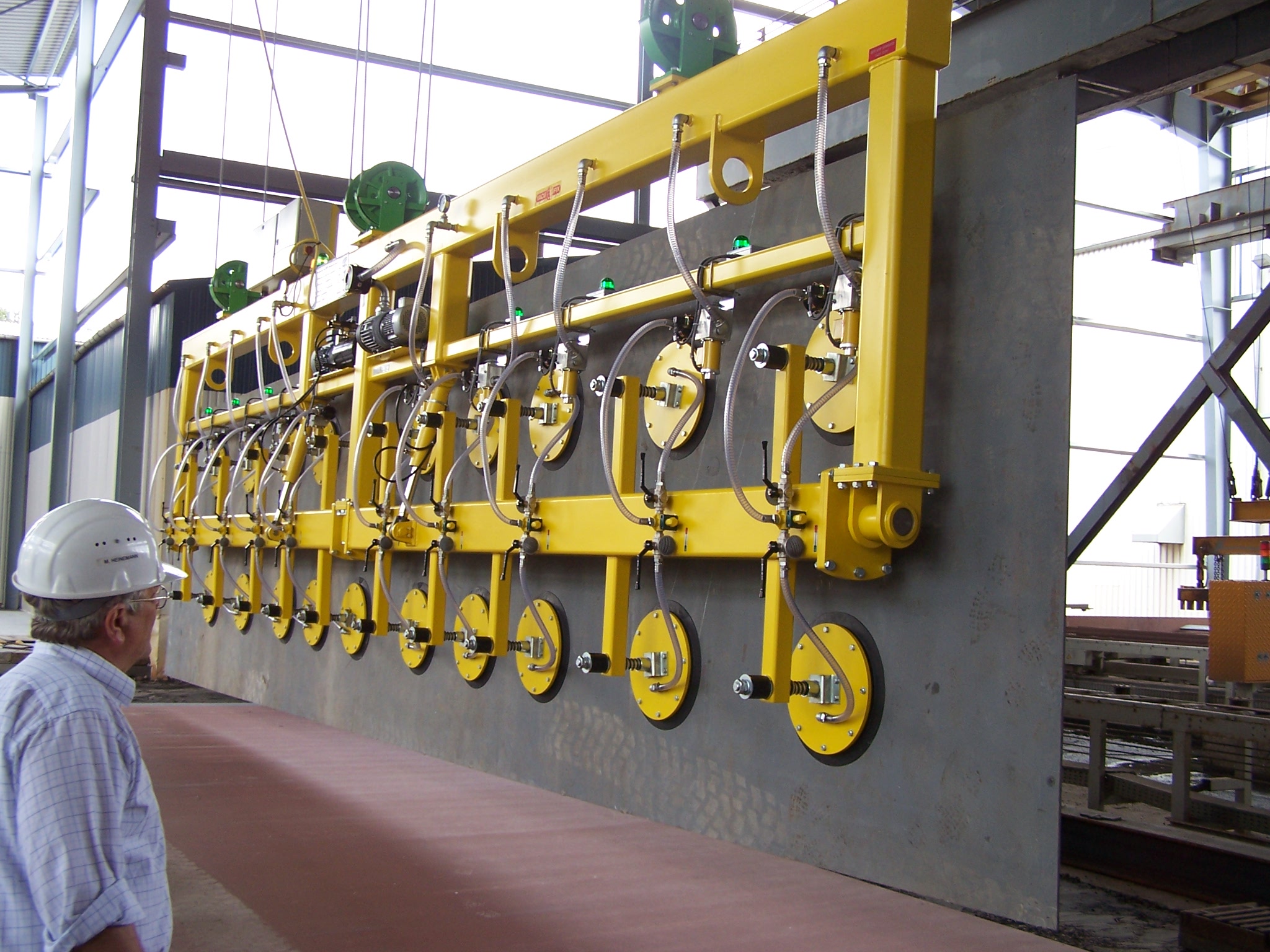

板材搬運+90度翻轉	板材搬運+90度翻轉

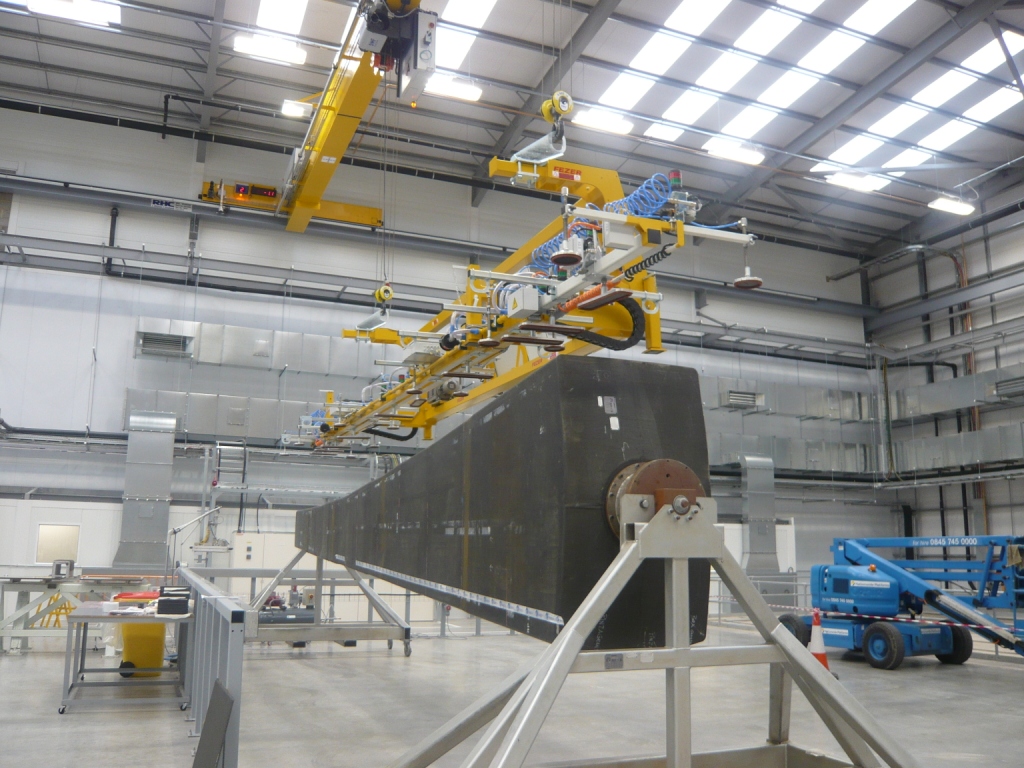

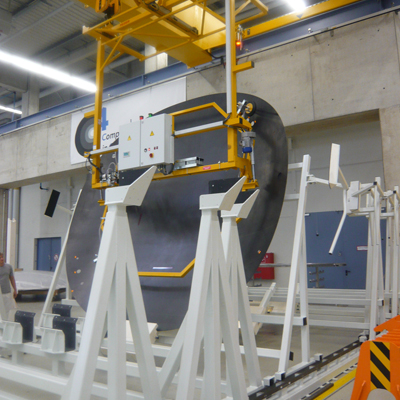

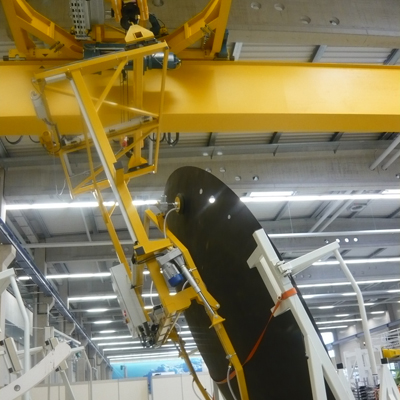

重型圓錐工件搬運+90度翻轉	重型圓錐工件搬運+90度翻轉

VacuBoy VB-180E (最大荷重2.5噸)

VG-180E 適合用在各種重型工件180度翻轉。藉由堅固的設計及特大尺寸的真空儲存裝置，讓VG-180E可以安全地翻轉工件。

翻轉動作是以附帶剎車的齒輪馬達組來達成，並能自動偵測停止位置。

技術規格

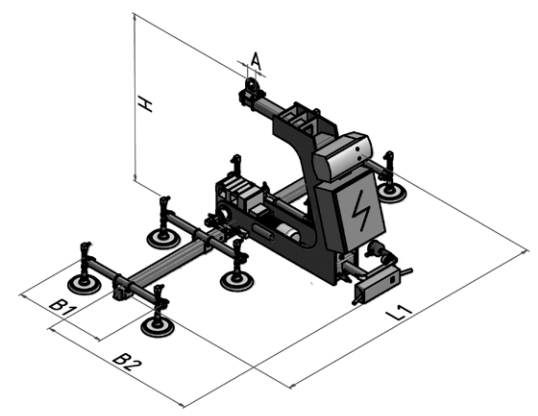

VacuGiant-VG-180-diagram

負載能力

型號

工件尺寸

幫浦型號

吸盤數量

機器重量

長度 (m)

寬度 (m)

厚度 (mm)

(m)

(噸)

1000

VG90-

4~20

0.5~3

025

4~24

2~18

0.5~2

1~2.5

120

0.6~0.8

1500

VG90-

4~20

0.5~3

025

8~36

2~18

0.5~2

1~2.5

120

0.8~1.0

2000

VG90-

4~20

0.5~3

040

12~48

2~18

0.5~2

1~2.5

120

1.0~1.2

2500

VG90-

4~20

0.5~3

040

16~48

2~18

0.5~2

1~2.5

120

1.2~1.4

應用實績


板材搬運+180度翻轉

重型工件搬運+180度翻轉	重型工件搬運+180度翻轉

Fezer VacuQuickLift-快速型真空搬運機

有別於傳統吊車需要掛勾及上下按鍵來搬運物品，快速型真空搬運機將吸附功能、上下控制合在一個控制握把上，只需使用吸盤即可快速搬運，改善傳統吊車運作速度慢的缺點，無論是堆放紙箱、搬運鐵板或木板、裝載油桶、放置石板，皆可使用。快速型真空搬運機在搬運重量較小的物件時，可以單手操作，提供靈活快速的搬運解決方案。

治具型式


料桶鉤具	雙支長方形吸盤	圓形吸盤


四支吸盤(適合大面積平板)	料袋吸盤	管材吸盤

技術規格

負載能力		VPL 80	VPL 80-90	VPL 100	VPL 100-90
高密度材料/低密度材料	(Kg)	25/20	25/20	35/30	35/30

真空幫浦/鼓風機
高密度材料/低密度材料		T 4.25	T 4.25	T 4.25/T 4.40	T 4.25/T4.40

技術資料
吸取方式		水平	水平/可旋轉	水平	水平/可旋轉
管徑	(mm)	80	80	100	100
行程速度	(m/min)	30...50	30...50	30...50	30...50
吸管長度	(mm)	2500	2500	2500	2500
總長	(mm)	2750	2750	2750	2750
吸管行程	(mm)	1750	1750	1750	1730
噪音值	dB(A)	<65	<65	<65	<65

應用實績


紙箱搬運	木板搬運

料桶搬運	紙箱搬運

石板搬運	紙箱搬運

紙箱搬運	紙箱搬運+旋轉

紙箱搬運	板材搬運

料件搬運

Fezer VacuBoy-泛用型真空搬運機

VacuBoy VB (最大荷重2噸)

適合水平搬運高密度的板材。簡單可調整的機構及符合人體工學的操作設計，各行業皆可使用。

技術規格

負載能力	型號	工件尺寸		幫浦型號	吸盤數量	L1	B1	B2	H	A	機器重量
Kg	型號	最大 (mm)	最小 (mm)	幫浦型號	吸盤數量	(mm)	(mm)	(mm)	(mm)	(mm)	(Kg)
125	VB80	4000 x 2000	600 x 400	T 4.8	4~6	1800	800	650	470	80	40~50
250	VB80	4000 x 2000	600 x 400	T 4.8	4~8	1800	800	650	470	80	45~55
500	VB80	4000 x 2000	600 x 400	T 4.8	4~8	1800	800	650	470	80	50~70
750	VB100	4000 x 2000	1000 x 600	T 4.8	4~10	2400	800	650	470	80	60~80
1000	VB100	4000 x 2000	1000 x 600	T 4.8	4~12	2400	800	650	570	80	80~100
1250	VB100	4000 x 2000	1000 x 600	T 4.16	6~12	2400	800	650	570	80	120~180
1500	VB100	4000 x 2000	1000 x 600	T 4.16	6~12	2400	1200	900	570	80	180~220
1750	VB100	4000 x 2000	1000 x 600	T 4.16	8~14	2400	1200	900	570	80	200~240
2000	VB100	4000 x 2000	1000 x 600	T 4.16	8~14	3000	1200	900	570	80	240~300

應用實績


鋼板搬運	鋼板搬運

板材搬運	木板搬運

鋁材搬運	膠膜捲筒搬運

VacuBoy VB-90E (最大荷重1.5噸)

VB-90E 可藉由馬達或齒輪機構翻轉90度，控制鈕可整合天車按鍵開關或遙控器來操作，操作人員可以輕鬆將工件翻轉並停留在任意角度。

翻轉90度只需15~20秒鐘。

技術規格

負載能力	型號	工件尺寸		幫浦型號	吸盤數量	L1	B1	B2	H	A	機器重量
Kg	型號	最大 (mm)	最小 (mm)	幫浦型號	吸盤數量	(mm)	(mm)	(mm)	(mm)	(mm)	(Kg)
125	VB 80-90	4000 x 2000	1000 x 400	T 4.8	4~8	1800	800	650	1050	80	60~80
250	VB 80-90	4000 x 2000	1000 x 400	T 4.8	4~8	1800	800	650	1050	80	70~90
500	VB 80-90	4000 x 2000	1000 x 600	T 4.8	4~12	2400	800	650	1050	80	80~110
750	VB 100-90	4000 x 2000	1000 x 600	T 4.8	8~16	2400	800	650	1050	100	140~160
1000	VB 100-90	4000 x 2000	1000 x 600	T 4.8	8~16	2400	800	650	1050	100	150~170
1250	VB 100-90	4000 x 2000	1000 x 600	T 4.16	10~20	3000	1200	900	1050	100	300~350
1500	VB 100-90	4000 x 2000	1000 x 600	T 4.16	10~20	3000	1200	900	1050	100	320~370

應用實績


板材搬運+90度翻轉	板材搬運+90度翻轉

板材搬運+90度翻轉	板材搬運+90度翻轉

玻璃搬運+90度翻轉	玻璃搬運+90度翻轉

VacuBoy VB-180E (最大荷重1噸)

VB-180E 可藉由馬達或齒輪機構翻轉180度，控制鈕可整合天車按鍵開關或遙控器來操作，操作人員可以輕鬆將工件翻轉並停留在任意角度。

翻轉180度只需30~45秒鐘。

技術規格

負載能力	型號	工件尺寸		幫浦型號	吸盤數量	L1	B1	B2	H	A	機器重量
Kg	型號	最大 (mm)	最小 (mm)	幫浦型號	吸盤數量	(mm)	(mm)	(mm)	(mm)	(mm)	(Kg)
125	VB 80-180	2000 x 1000	600 x 400	T 4.8	4~8	1800	800	1200	850	80	180~220
250	VB 80-180	2000 x 1000	600 x 400	T 4.8	4~8	1800	800	1200	850	80	180~230
500	VB 80-180	4000 x 2000	1000 x 600	T 4.8	4~12	2400	1200	1500	1500	100	250~300
750	VB 80-180	4000 x 2000	1000 x 600	T 4.8	8~16	2400	1200	1500	1500	100	300~330
1000	VB 100-180	4000 x 2000	1000 x 600	T 4.8	8~16	2400	1200	1500	1500	100	330~360

應用實績


板材搬運+180度翻轉	板材搬運+180度翻轉

板材搬運+180度翻轉	板材搬運+180度翻轉

VacuBoyMini VBM (最大荷重500公斤)

VacuBoyMini 本身小巧的體積及輕盈的重量適合搭配各式的搬運情況。可搭配單支吸盤或是多支吸盤來達成各種不同的搬運任務。

如果有更換吸盤的需求，也可透過轉接環來快速更換。

技術規格

VBM

負載能力	型號	工件尺寸		幫浦型號	吸盤數量	L1	B1	B2	H	A	機器重量
Kg	型號	最大 (mm)	最小 (mm)	幫浦型號	吸盤數量	(mm)	(mm)	(mm)	(mm)	(mm)	(Kg)
125	VBM-1	2500 x 1250	400 x 400	T 4.8	1	250	250	270	450	60	20
125	VBM-2/4	2500 x 1250	1000 x 400	T 4.8	2~4	1200	400	270	550	60	25~30
250	VBM-1	2500 x 1250	400 x 400	T 4.8	1	250	250	270	450	60	22
250	VBM-2/4	2500 x 1250	1000 x 400	T 4.8	2~4	1200	400	270	550	60	27~32
500	VBM-1	2500 x 1250	400 x 400	T 4.8	1	250	250	270	450	60	30
500	VBM-2/4	2500 x 1250	1000 x 400	T 4.16	2~4	1200	400	270	550	60	30~35

應用實績


板材搬運	玻璃搬運

料桶搬運	料桶搬運

料桶搬運	料桶搬運

特殊工件搬運	圓柱工件搬運

VacuBoyVario (最大荷重500公斤)

VacuBoyVario 是一種可變化使用的真空吸盤，以鋼索搭配吸盤，可以將工件水平提起或垂直提起，而兩個吸盤也可獨立吸放。

可撓曲的鋼索設計讓VacuBoyVario可以克服其他搬運機無法達成的任務，並提供最佳的變化性。

技術規格

負載能力	型號	工件尺寸		幫浦型號	吸盤數量	L1	B1	B2	H	A	機器重量
Kg	型號	最大 (mm)	最小 (mm)	幫浦型號	吸盤數量	(mm)	(mm)	(mm)	(mm)	(mm)	(Kg)
125/75	VB 100-2	2500 x 1250	400 x 800	T 4.8	2	800	125	150	800	60	40~45
250/125	VB 100-2	3000 x 2000	600 x 1200	T 4.8	2	800	220	150	800	60	50~55
500/250	VB 100-2	3000 x 2000	600 x 1200	T 4.8	2	800	290	150	800	60	60~70

應用實績


板材搬運	板材搬運

玻璃搬運	玻璃搬運

VacuBoyAkku VB-Akku (電池供電型式)

VacuBoyAkku 以可更換的電池作為電源，標準機型配有真空馬達控制開關，以節省電源，增加電池使用時間。

VB-Akku-1 VB-Akku-2

負載能力	型號	工件尺寸		幫浦型號	吸盤數量	L1	B1	B2	H	A	機器重量
Kg	型號	最大 (mm)	最小 (mm)	幫浦型號	吸盤數量	(mm)	(mm)	(mm)	(mm)	(mm)	(Kg)
125	VBM-1/2/4	2500 x 1250	400 x 400	T 4.2	4~8	250	250	270	450	60	20~30
125	VB 80	4000 x 2000	600 x 400	T 4.2	4~8	1800	800	650	470	80	40~50
125	VBM-2/4	2500 x 1250	1000 x 400	T 4.2	4~12	1200	400	270	550	60	25~30
250	VB 80	4000 x 2000	600 x 400	T 4.2	8~16	1800	800	650	470	80	45~55
500	VBM-1/2/4	2500 x 1250	1000 x 400	T 4.2	8~16	1200	400	270	550	60	30~35
500	VB 80	4000 x 2000	600 x 400	T 4.2	10~20	1800	800	650	470	80	50~70

應用實績


板材搬運

Fezer VacuPowerLift-象鼻子真空搬運機

有別於傳統吊車需要掛勾及上下按鍵來搬運物品，象鼻子真空搬運機將吸附功能、上下控制合在一個控制器上，只需使用吸盤即可快速搬運，改善傳統吊車運作速度慢的缺點，無論是堆放紙箱、搬運鐵板或木板、裝載油桶、放置石板，象鼻子真空搬運機皆是您最佳的工作夥伴。

吸盤型式


單支圓形吸盤	單支長方形吸盤	圓形內摺式吸盤(Bellow design)


料袋吸盤	雙支吸盤(適合紙箱)	四支吸盤(適合大面積平板)

技術規格

	VPL 100	VPL 120	VPL 140	VPL 160	VPL 180	VPL 200	VPL 230
負載重量
高密度材料	30 kg	40 kg	50 kg	65 kg	85 kg	110 kg	140 kg
低密度材料	25 kg	35 kg	45 kg	60 kg	80 kg	100 kg	120 kg
鼓風機/真空幫浦
高密度材料	T 4.40	SKE 2,2	SKE 2,2	SKE 2,2	SKE 3,0	SKE 3,0	SKE 3,0
低密度材料	SKE 2,2	SKE 3,0	SKE 3,0	SKE 3,0	SKE 4,0	SKE 4,0	SKE 4,0
技術參數
行程速度	50 m/min	50 m/min	50 m/min	50 m/min	50 m/min	50 m/min	50 m/min
吸管直徑 D	100 mm	120 mm	140 mm	160 mm	180 mm	200 mm	230 mm
總高度 F	2750 mm	2750 mm	2750 mm	2750 mm	2750 mm	2750 mm	2750 mm
壓縮高度 G	750 mm	750 mm	750 mm	770 mm	770 mm	800 mm	800 mm
吸管行程 H	1750 mm	1750 mm	1750 mm	1730 mm	1730 mm	1700 mm	1700 mm
吸管長度 A	2500 mm	2500 mm	2500 mm	2500 mm	2500 mm	2500 mm	2500 mm
吊架高度 E	100 mm	100 mm	100 mm	100 mm	100 mm	100 mm	100 mm
吸盤上部高度 B	150 mm	150 mm	150 mm	180 mm	180 mm	180 mm	180 mm
吸管連接高度 K	52 mm	52 mm	52 mm	52 mm	52 mm	52 mm	52 mm
吸盤高度 HS	依各吸盤不同 (最小 35mm 最大 160mm)
噪音值	<75 dB(A)	<75 dB(A)	<75 dB(A)	<75 dB(A)	<75 dB(A)	<75 dB(A)	<75 dB(A)

示意圖

VPL-technical-data-drawing

吸盤	VPL	100	120	140	160	180	200	230
圓形	應用範圍
SFE 200 V	平滑表面	V	V	-	-	-	-	-
SFE 250 V	桶狀物、容器	-	-	V	V	-	-	-
SFE 320 V	石板	-	-	-	-	V	V	-
SFE 360 V	電視機	-	-	-	-	-	-	V
波紋管式(Bellow)	應用範圍
SFE 200 FBS	圓形或有弧度的物品	V	V	V	V	-	-	-
SFE 250 FBS	桶狀物、容器	-	-	V	V	-	-	-
SFE 250 FBS	電視機	V	V	V	V	-	-	-
長方形	應用範圍
SFE 85x200	平滑表面	V	-	-	-	-	-	-
SFE 120x320	膠帶封裝之紙箱	-	V	V	-	-	-	-
SFE 140x320	小型板材	-	-	-	V	-	-	-
SFE 200x320	家具零件	-	-	-	-	V	-	-
料袋型式	應用範圍
SFS 190X290K	紙料袋	V	V	V	-	-	-	-
SFS 230X380K	塑膠料袋	V	V	V	V	V	-	-
SFS 180X370M	麻布料袋	V	V	V	V	V	-	-
雙支吸盤	應用範圍
SFD 85X200	膠膜或膠帶封之紙箱	V	V	-	-	-	-	-
SFD 120X320	膠膜或膠帶封之紙箱	-	-	V	V	-	-	-
SFD 140X380	木板或塑膠板	-	-	-	-	V	V	-
SFD 200X320	木板或塑膠板	-	-	-	-	-	-	V
四支吸盤	應用範圍
SFV 115 FBS	大型木板或塑膠板	V	V	V	-	-	-	-
SFV 85X200	大型木板或塑膠板	V	V	V	-	-	-	-
SFV 120X320	門板	V	V	V	V	V	-	-
SFV 120V320	大型紙箱	-	-	-	-	-	V	V
特殊型式	應用範圍
棧板搬運器	棧板搬運	V	V	V	V	V	V	V
機械式治具	容器或木條	V	V	V	V	V	V	V
氣動式治具	例如固定夾具	V	V	V	V	V	V	V
特殊治具	特殊應用	V	V	V	V	V	V	V

應用實績


玻璃搬運	長條壓合板搬運

紙箱搬運	料袋搬運

石塊搬運	圓柱體搬運

機箱組裝搬運	圓柱體夾持搬運

棧板搬運	大面積木板搬運

石板搬運	長條木板搬運及180度翻轉

紙箱搬運	大面積木板搬運

料箱搬運及翻轉	料箱搬運及翻轉

VacuCoil-捲材真空搬運機

VacuGiant-重型真空搬運機

VQL-快速型真空搬運機

VacuBoy-泛用型真空搬運機

VPL-象鼻子真空搬運機

源傑企業

新聞
